La référence en matière d’usinage laser efficace

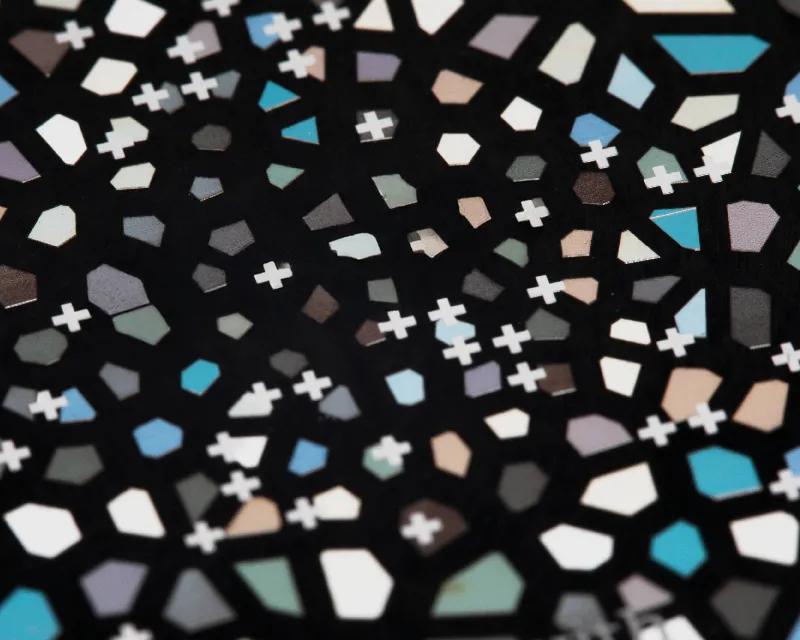

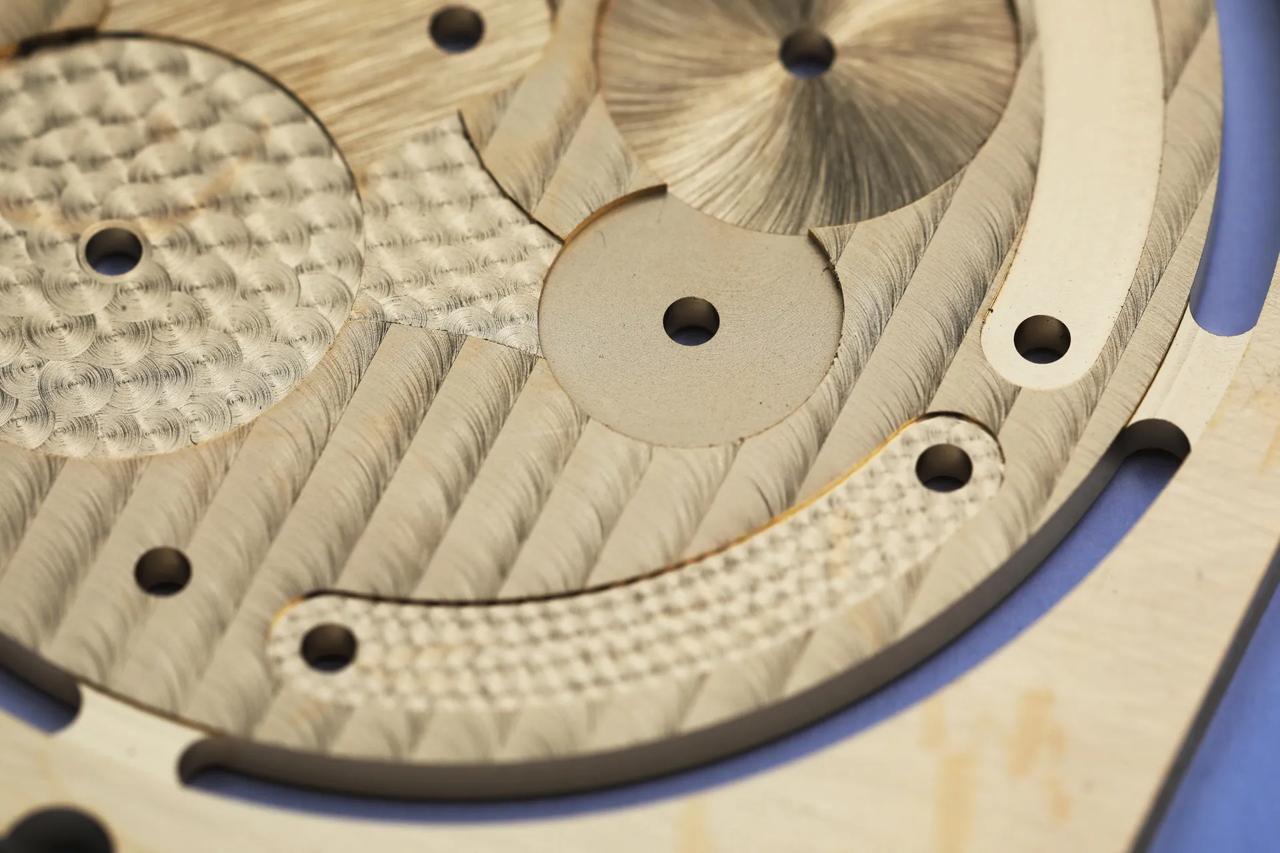

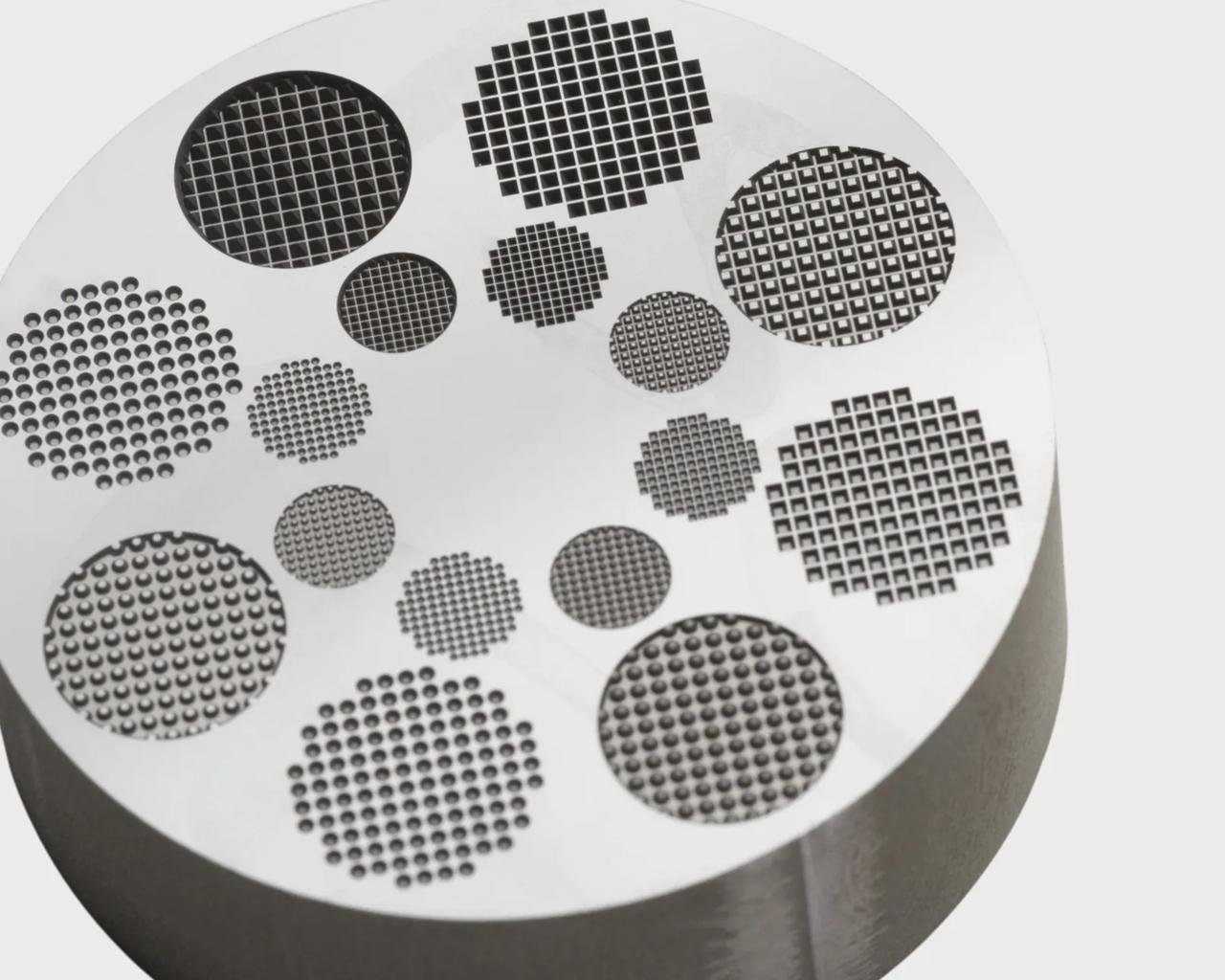

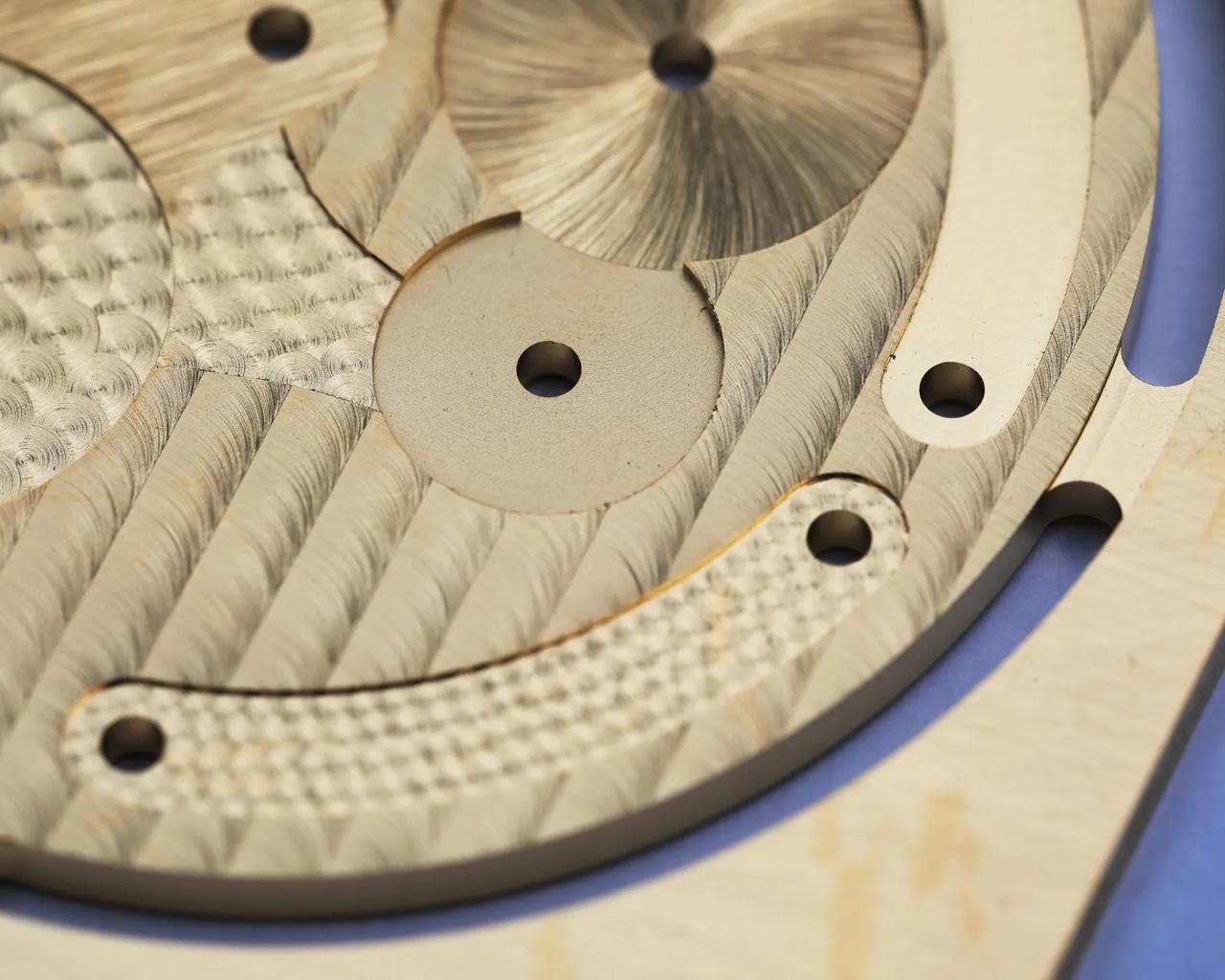

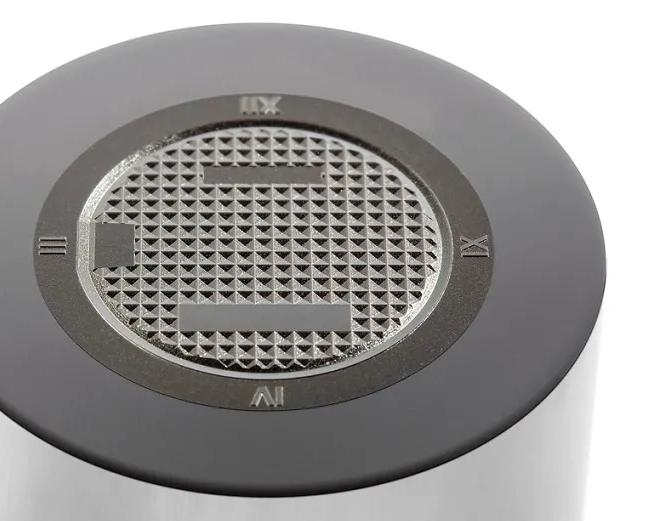

Le CHARMILLES LASER P 400 (U) est une solution d’usinage laser polyvalente. Elle a fait ses preuves dans de nombreuses applications. Elle est fiable, efficace et compacte. Elle constitue un point d’entrée pertinent dans les applications laser. Elle permet la texturation esthétique ou fonctionnelle. Elle réalise la microgravure de pièces de précision pour l’horlogerie et la joaillerie. Elle effectue également le micro-usinage de petits inserts et d’outils de coupe.
LASER P 400 (u)
Points forts
Caractéristiques

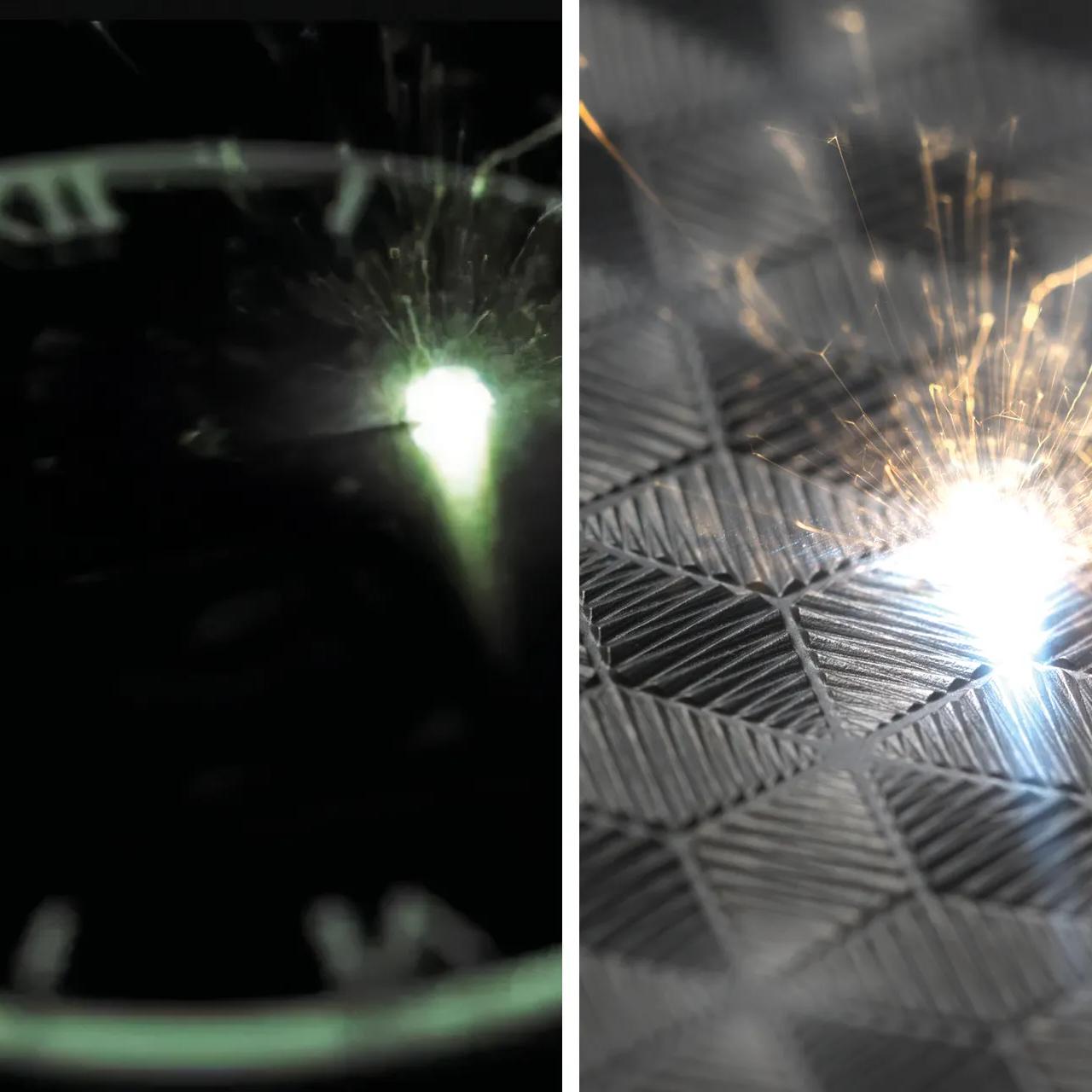

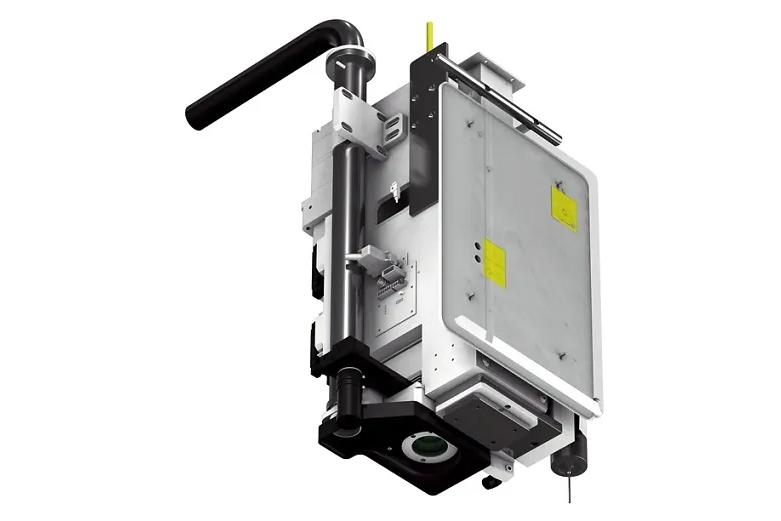

Tête laser double

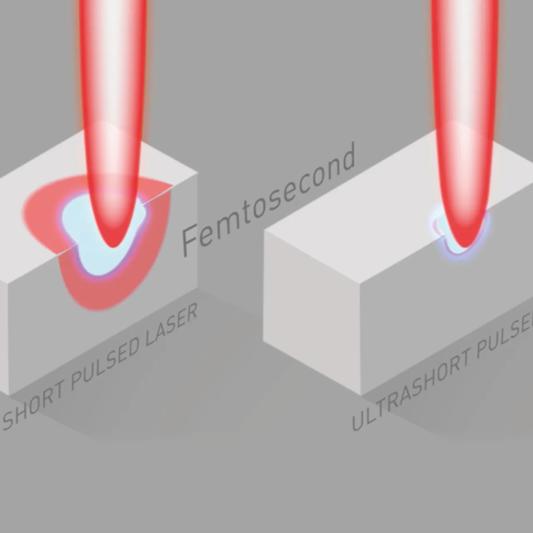

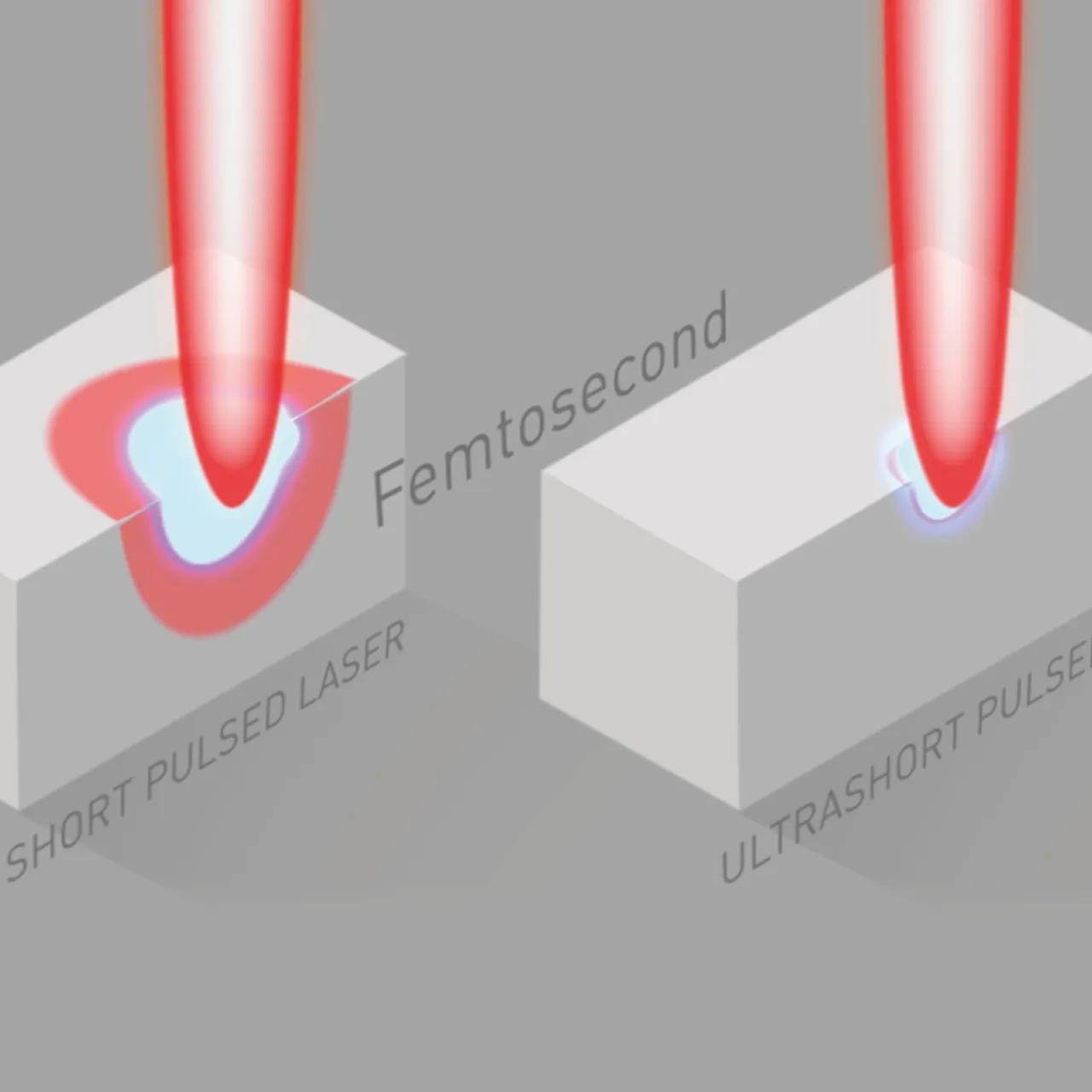

Vous bénéficiez d’une flexibilité totale dans vos processus. Intégrez à votre machine des sources laser ns et fs. Passez facilement de l’une à l’autre.
Usinage polyvalent

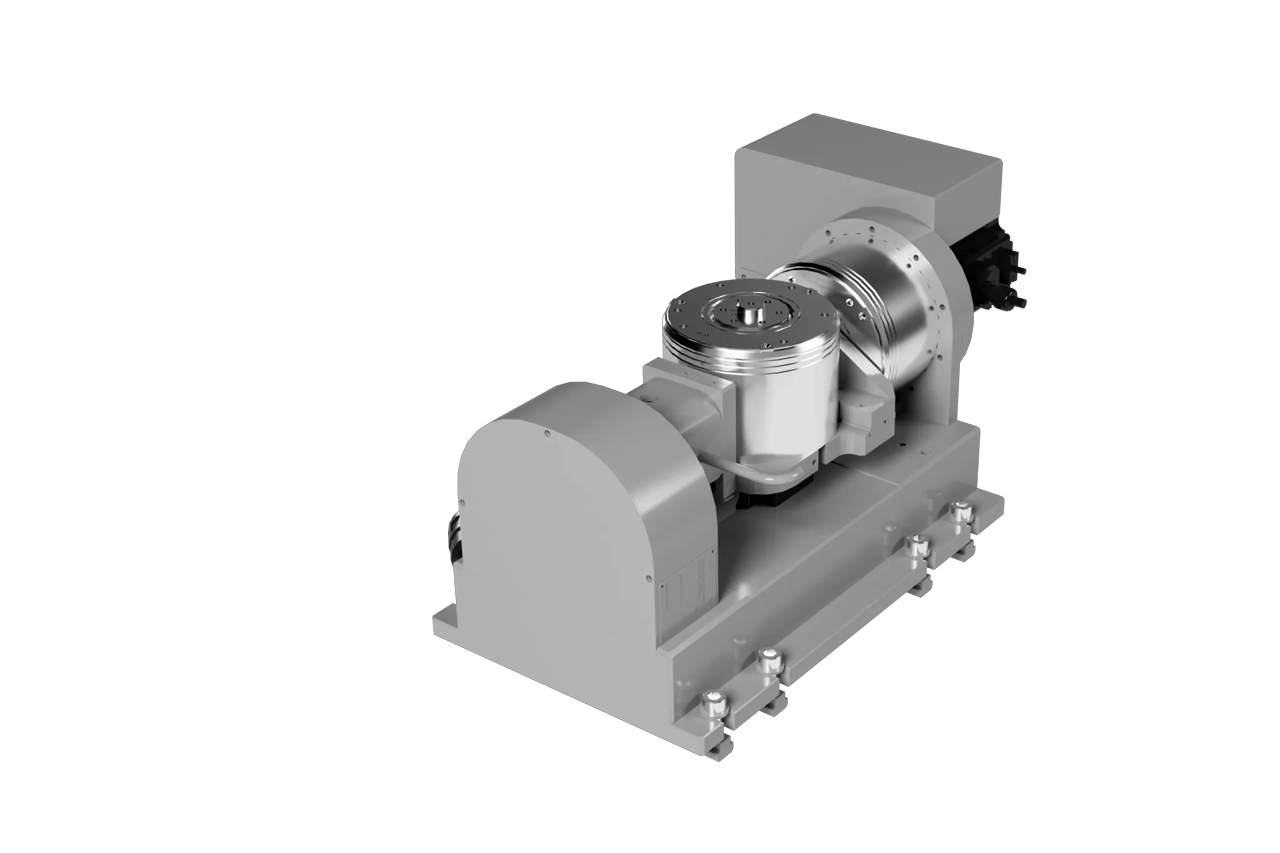

Nous proposons plusieurs configurations adaptées à vos besoins de fabrication. Vous pouvez intégrer ultérieurement un module 5 axes.
- Configuration à 3 axes. Elle supporte jusqu’à 50 kg.
La configuration à 5 axes supporte jusqu’à 4 kg.
Vous bénéficiez d’une productivité accrue.
Des fonctions dédiées optimisent la productivité de vos opérations d’usinage.

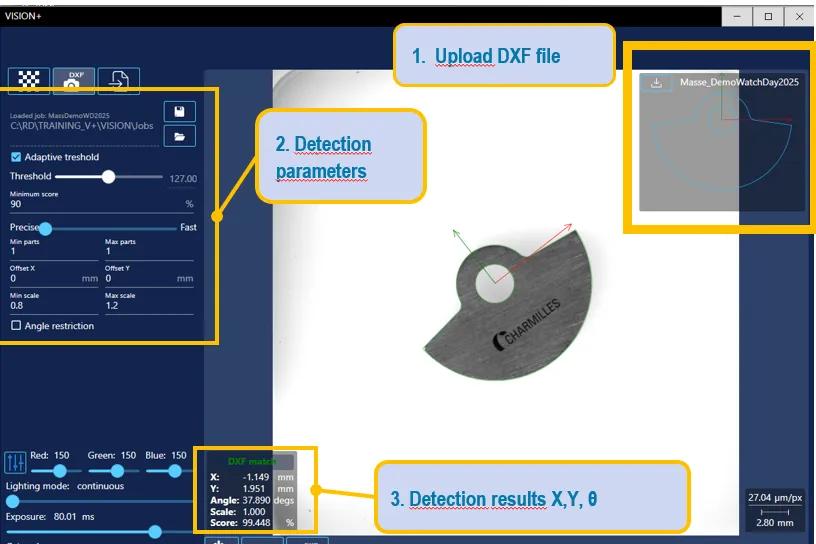

- Vision+ détecte automatiquement vos pièces à partir de fichiers DXF. Il référence ensuite ces pièces.
- Tray Manager optimise la gestion des plateaux multi-pièces.
Applications

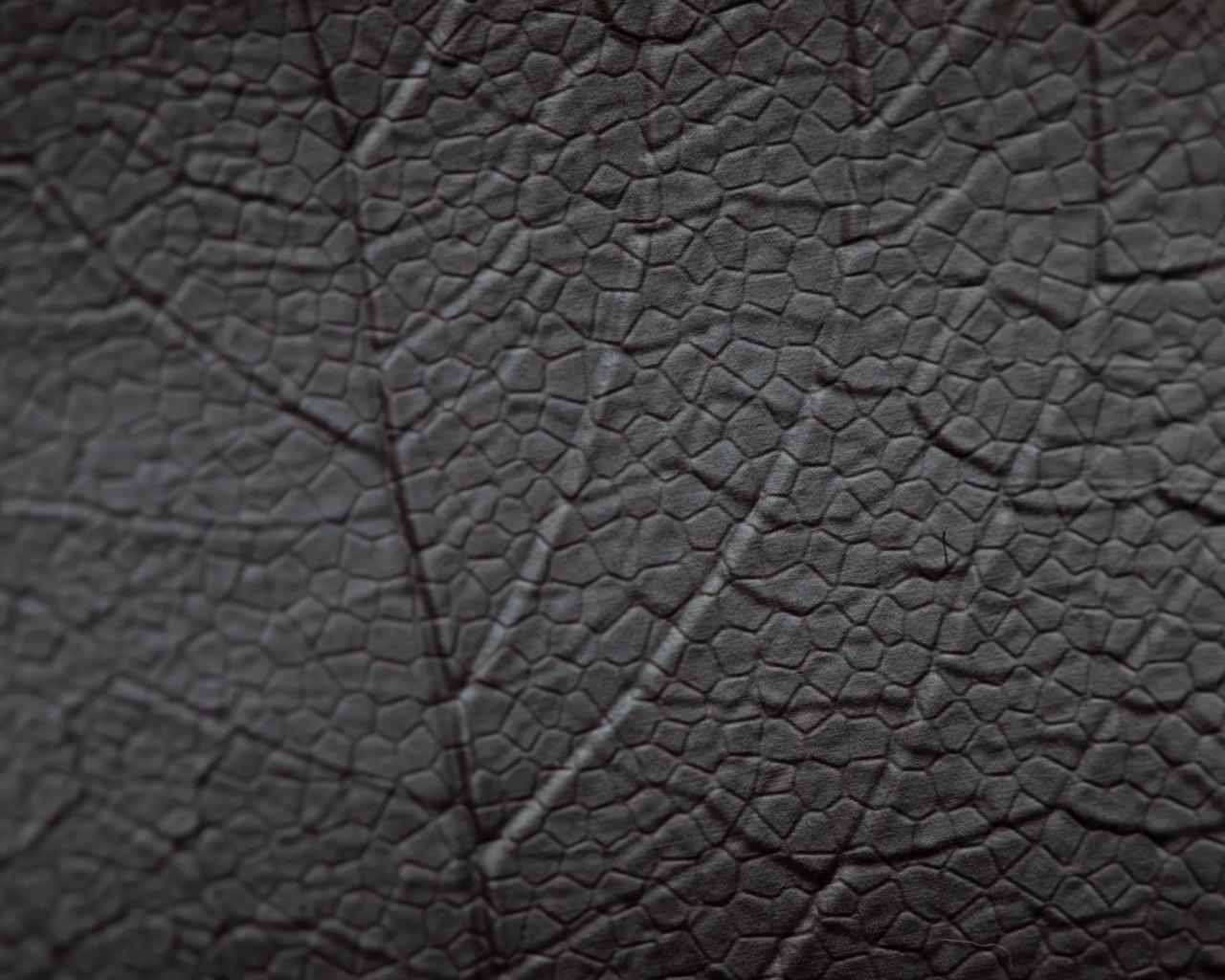

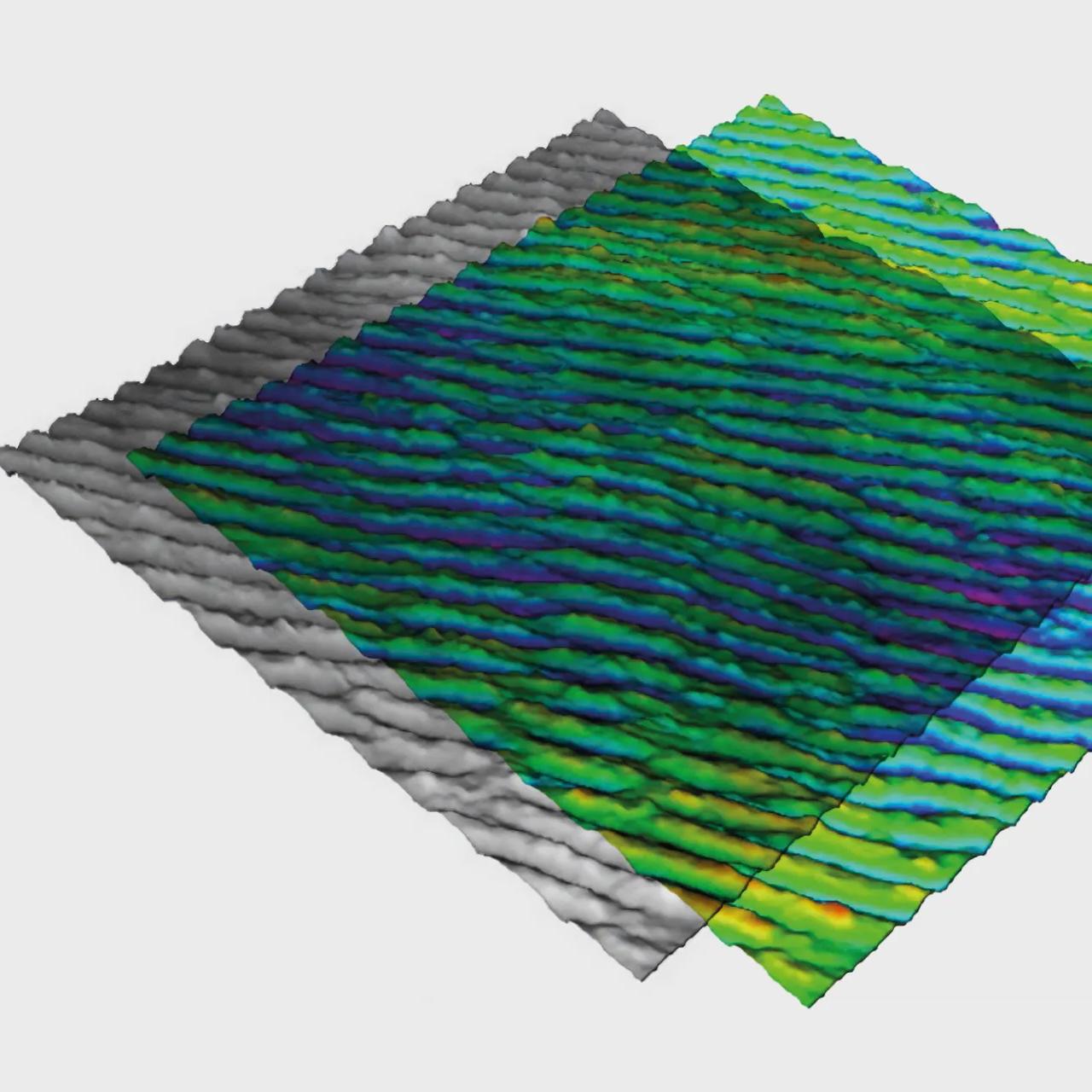

Aujourd’hui, la texturation laser associée à un procédé de moulage par chauffage et refroidissement offre davantage de possibilités aux concepteurs de produits. Notre collaboration avec RocTool démontre qu’il est possible de concilier des exigences esthétiques prisées, telles que les effets holographiques et les ondulations texturées, avec des applications industrielles à grande échelle. Nous garantissons un haut niveau de reproductibilité de la surface du moule grâce à un processus efficace de chauffage et de refroidissement pendant la phase d’injection plastique.
Automation
Les machines laser CHARMILLES s’intègrent parfaitement aux solutions d’automatisation System 3R. Cette intégration permet un fonctionnement sans surveillance et une productivité maximale.

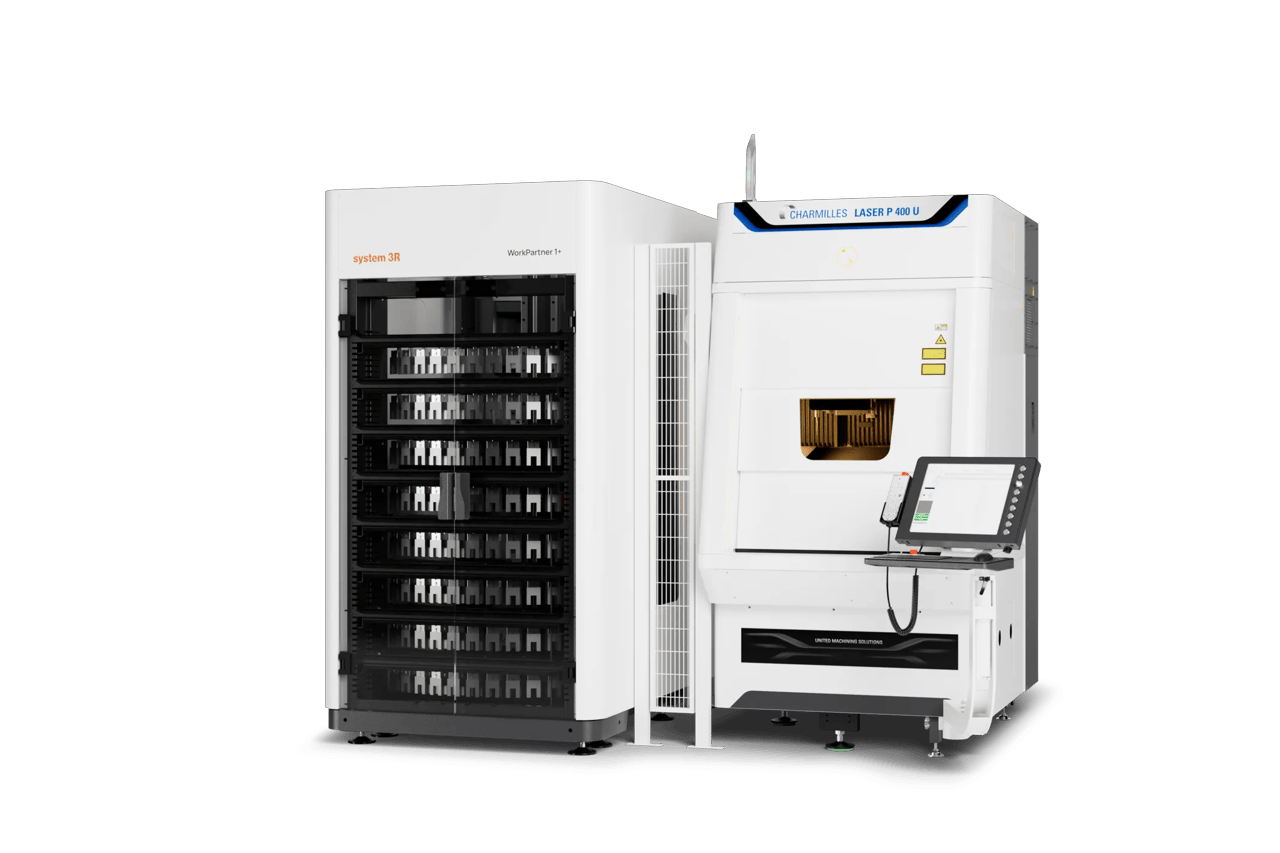

- La manutention palettisée utilise les systèmes WorkPal 1 et WorkPartner 1+. Ces systèmes automatisent les changements de palettes et de pièces sur les machines laser.
- L’automatisation robotisée évolutive propose les robots Transformer T3-100 à T3-600 ainsi que le robot à 6 axes Transformer. Cette gamme couvre l’automatisation d’entrée de gamme jusqu’aux cellules laser entièrement robotisées.
- L’automatisation hybride System 3R combine la manutention par palettes et la manutention de pièces. Elle assure des changements de pièces entièrement automatiques.
- Les robots mobiles autonomes (AMR) assurent une production laser sans personnel 24:00.
Software
Logiciel
LaserSUITE360
LaserSUITE360 comprend une série d’outils de CAO/FAO. Vous préparez et optimisez votre projet depuis la génération des trajectoires d’usinage jusqu’à la gestion précise des paramètres laser. Vous visualisez également les trajectoires et réalisez des simulations anti-collision.
Caractéristiques techniques

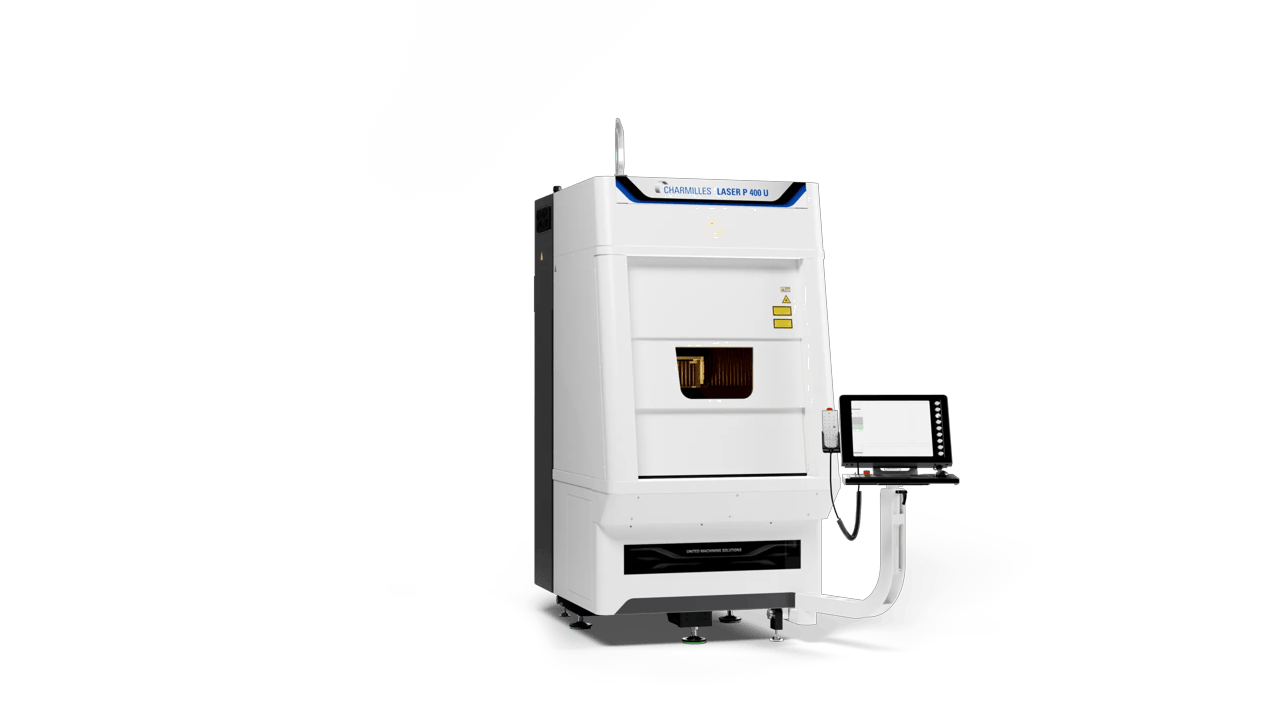

LASER P 400 (U)
- Dimensions de l’équipement complet *
- 1 230 × 1 659 × 2 490 mm
- Poids de la machine (machine seule)
- 2 400 kg
- Encombrement au sol (machine seule)
- 2,04 m²
- Dimensions maximales de la pièce : 3Ax/5Ax
- 600 x 400 x 300 / Ø 120 x h 120 mm
- Poids maximal de la pièce : 3Ax/5Ax
- 50/4 kg
- Dimensions de la table
- 700 × 400 mm
- Courses X/Y/Z
- 600 × 400 × 300 mm
- Axe de rotation 4/5 **
- A 220°/B 720° mm
- Sources laser

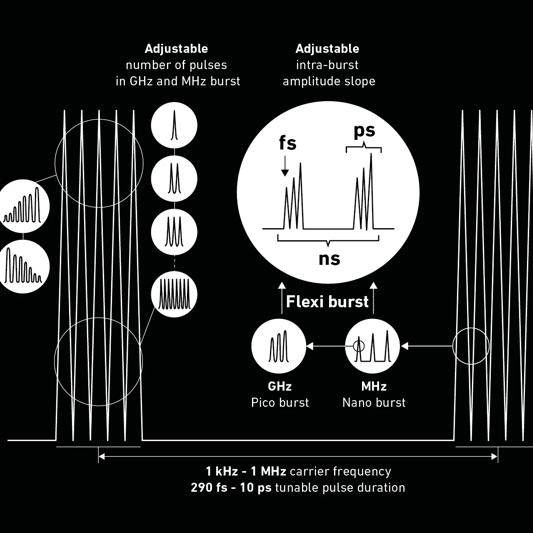

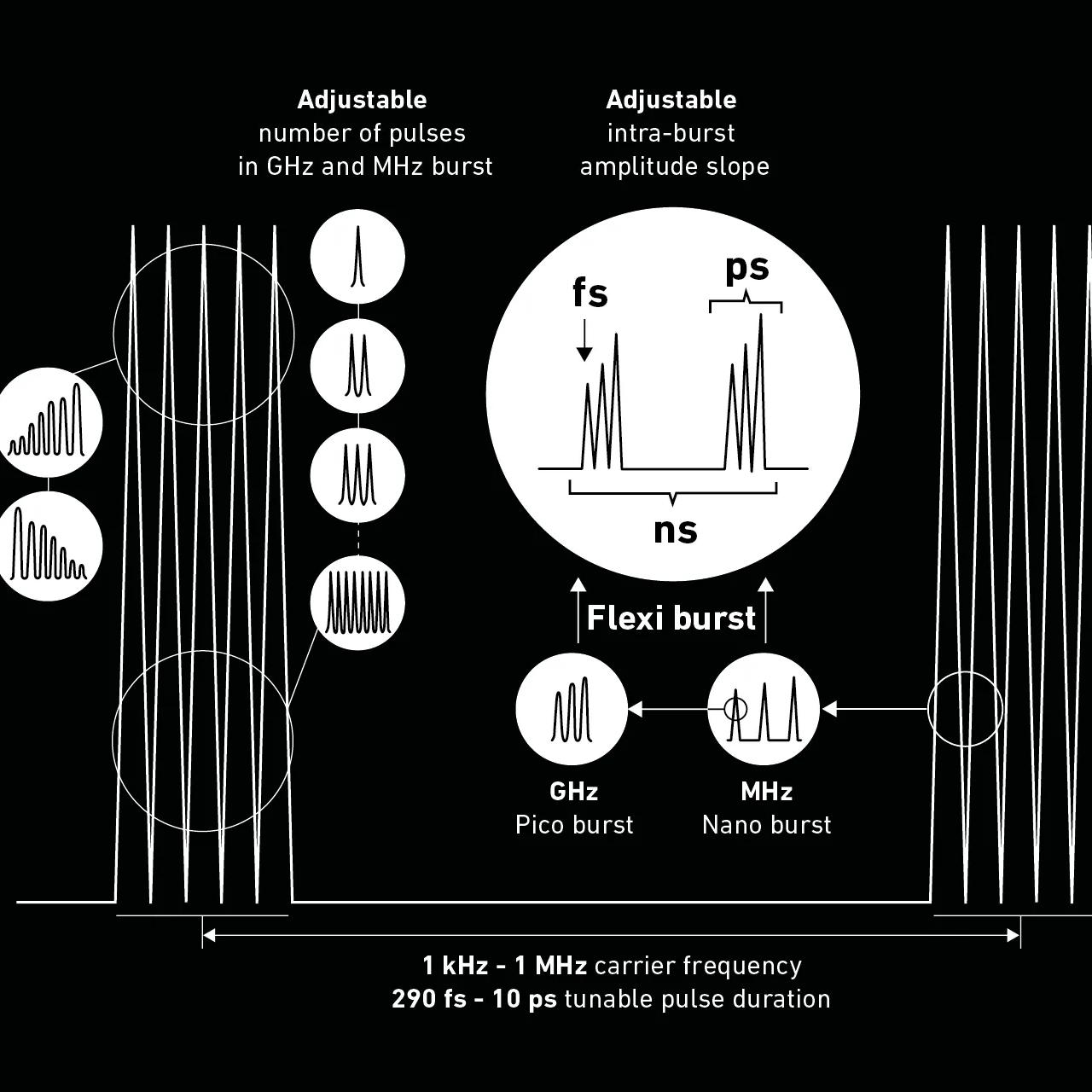

- Sources laser multiples : laser à impulsions ns et/ou laser pulsé ultra-court **
- Consommation électrique
- Alimentation électrique : 3 x 400 V CA + terre. Puissance : 6 kVA. Alimentation pneumatique : 6 bars. Débit : 500 l/min.
- * Largeur x profondeur x hauteur ** En option
Exemples de configurations possibles
- 3 ou 5 axes
- Les différentes sources laser possibles :
- a) La configuration comprend 1 source nano. b) La configuration comprend 1 source femto (20 W ou 40 W IR/GR). c) La configuration comprend 1 nano + 1 femto 20 W.
- Le système propose trois types de lentilles : focale, f-Theta ou télécentrique. Les tailles de spot varient de 15 à 50 µm.
Images et vidéos
Téléchargements
Service client
De l’installation à la production quotidienne, le service client de CHARMILLES assure le bon fonctionnement de vos machines. Nous utilisons des pièces d’origine, réalisons des réparations expertes et proposons des contrats de maintenance. Nous fournissons également des formations destinées aux opérateurs. Vous disposez d’un interlocuteur unique pour l’ensemble de ces services.
