Des techniques de texturation innovantes. Une productivité accrue.

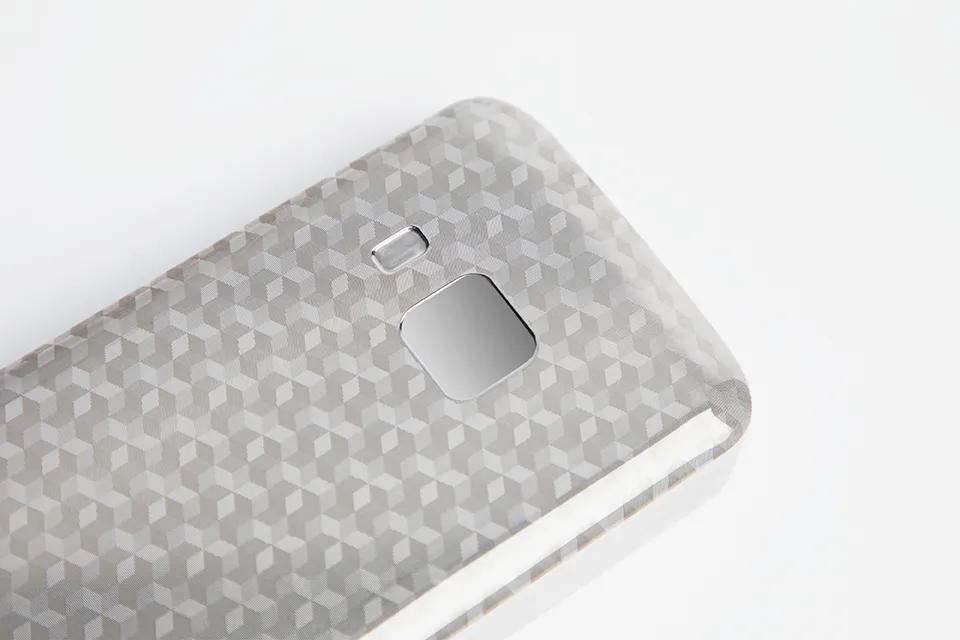

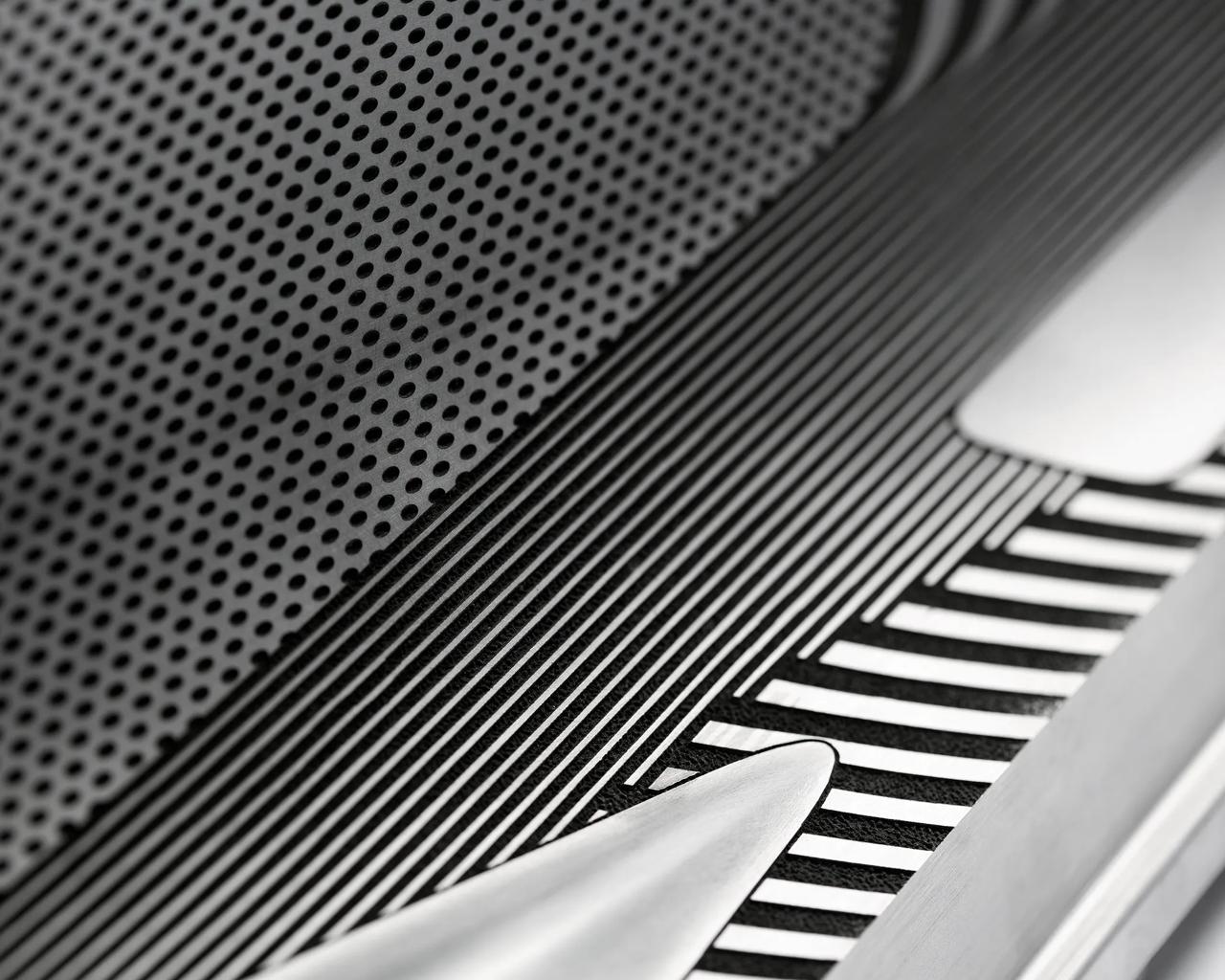

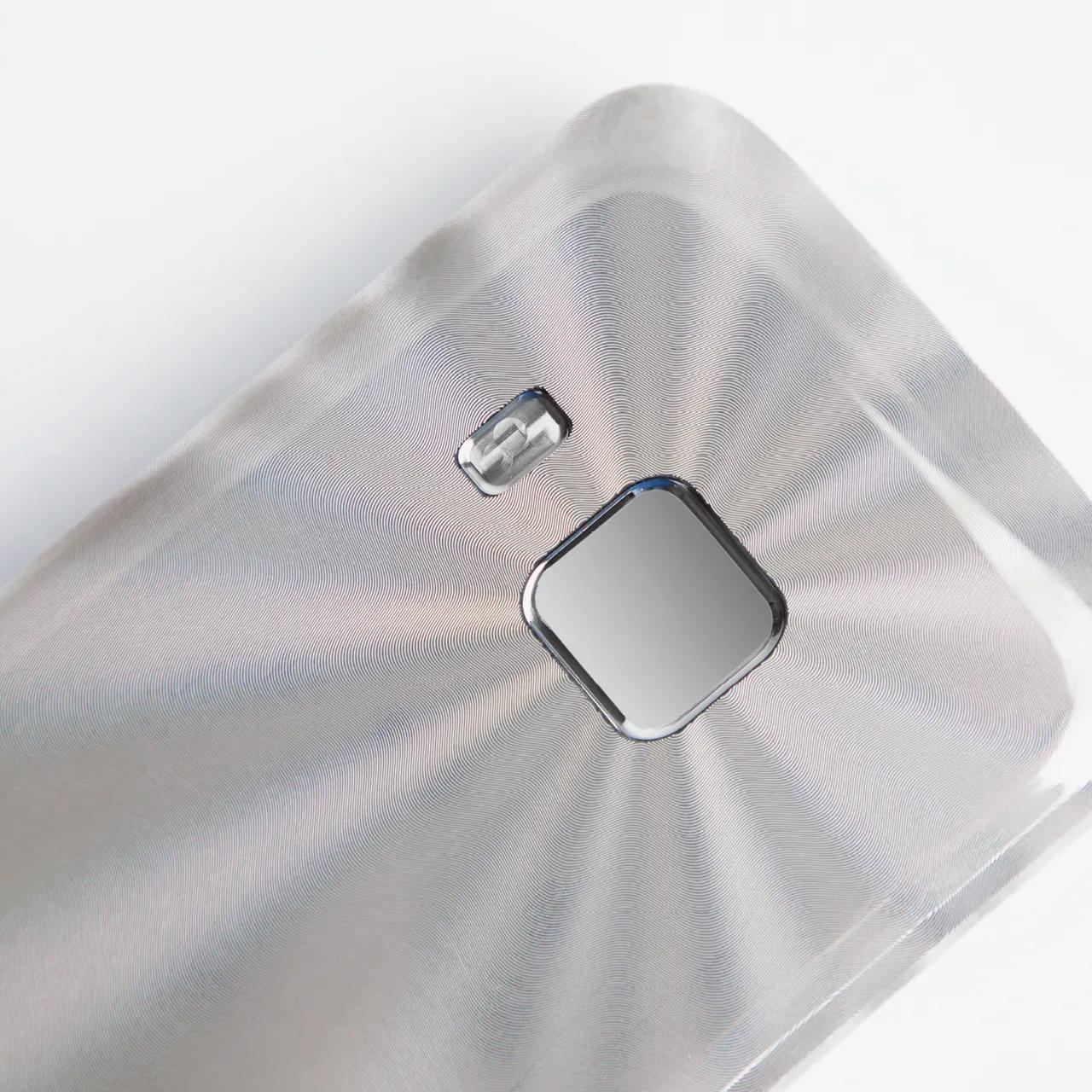

Nos machines CHARMILLES LASER S series vous permettent d’appliquer vos motifs avec fluidité sur des surfaces difficiles. Elles offrent une qualité et une productivité élevées. Vous pouvez ainsi créer des grainages innovants sur des formes 3D complexes et de grande taille.
Points forts
Découvrez les capacités exceptionnelles du laser femtoseconde intégré au CHARMILLES LASER S 1000/1200/2500 U.
Caractéristiques
Applications

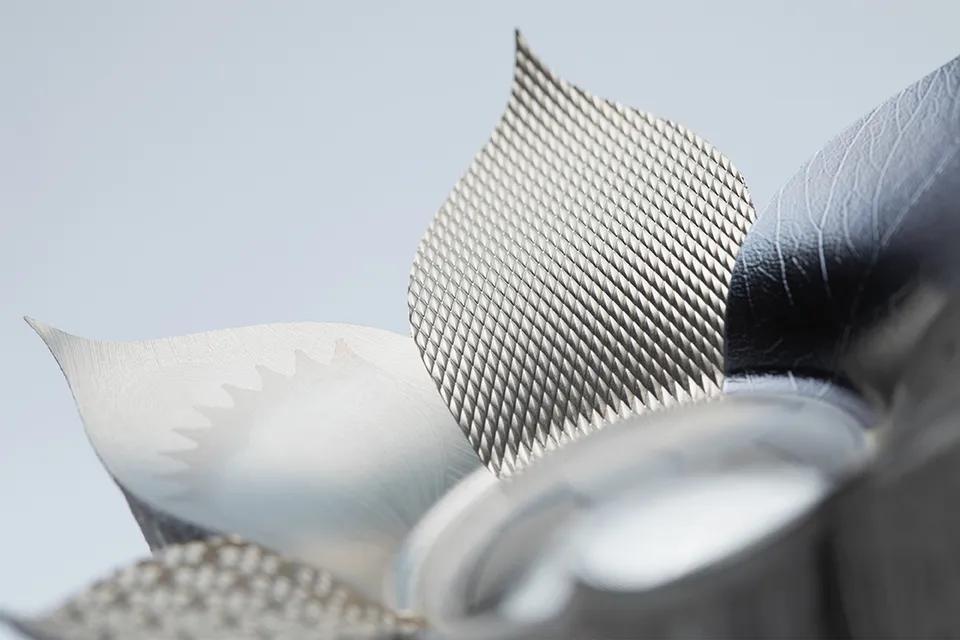

Les lasers à impulsions ultra-courtes vous offrent des capacités uniques. Vous pouvez ainsi libérer votre créativité en conception pour répondre aux besoins du marché automobile et aux exigences de performance. Vous obtenez des géométries plus nettes, des détails plus fins et des surfaces plus brillantes. Vous profitez d’une productivité accrue et vous usinez même les matériaux les plus durs.
Automation
Les machines laser CHARMILLES s’intègrent parfaitement aux solutions d’automatisation System 3R. Cette intégration permet un fonctionnement sans surveillance et une productivité maximale.
- La manutention palettisée utilise les systèmes WorkPal 1 et WorkPartner 1+. Ils automatisent les changements de palettes et de pièces sur les machines laser.
- L’automatisation robotisée évolutive propose les robots Transformer T3-100 à T3-600 ainsi que le robot à 6 axes Transformer. Cette gamme couvre l’automatisation d’entrée de gamme jusqu’aux cellules laser entièrement robotisées.
- L’automatisation hybride System 3R combine la manutention de palettes et de pièces. Elle assure des changements de pièces entièrement automatiques.
- Les robots mobiles autonomes (AMR) assurent une production laser sans personnel 24:00.
Software
LaserSUITE360
LaserSUITE360 comprend une série d’outils de CAO/FAO. Vous préparez et optimisez votre projet depuis la génération des trajectoires d’usinage jusqu’à la gestion précise des paramètres laser. Vous visualisez également les trajectoires et réalisez des simulations anti-collision.
Caractéristiques techniques
Principales caractéristiques
- Dimensions de la machine*
- 2 240 × 2 678 × 2 645 mm
- Exigences en matière d’espace pour l’installation
- 3 400 × 4 000 mm
- Poids de la machine
- 6 500 kg
- Distance focale
- Type FSTC100/FS163/FS255
- Laser à impulsions de l’ordre de la ns.
- Flexipulse 50 W / Flexipulse 100 W
- Laser pulsé ultra court
- Femtoseconde Flexipulse™ infrarouge FD 20 W / Femto IR FD 100 W
Alimentation électrique et pneumatique
- Puissance nominale
- 8 kVA
- Pression d’air
- 6 bars
- Débit de production requis pour l’air de sortie
- 300 l/min
Spécifications d’impression
- Courses X, Y, Z
- 1 000 × 550 × 880 mm
- Tête laser de déplacement : A
- 180°
- Table des machines de voyage : B
- 720°
- Dimensions de la table
- 380 mm
- Distance entre le sol et la table
- 925 mm
Zone de travail
- Dimensions maximales de la pièce à usiner
- Ø 660 ** mm
- Hauteur maximale d’usinage de la pièce
- 550 ** mm
- Poids des pièces max. (cinq axes)
- 150 kg
- Dimensions complètes sur cinq axes
- Ø 510 x 480 ** mm
- * Largeur x profondeur x hauteur ** avec FS163 *** avec FS255 **** avec FS340
Images et vidéos
De l’installation à la production quotidienne, le service client de CHARMILLES assure le bon fonctionnement de vos machines. Nous utilisons des pièces d’origine, réalisons des réparations expertes et proposons des contrats de maintenance. Nous fournissons également des formations destinées aux opérateurs. Vous disposez d’un interlocuteur unique pour l’ensemble de ces prestations.
