L’outil de marquage laser par excellence.

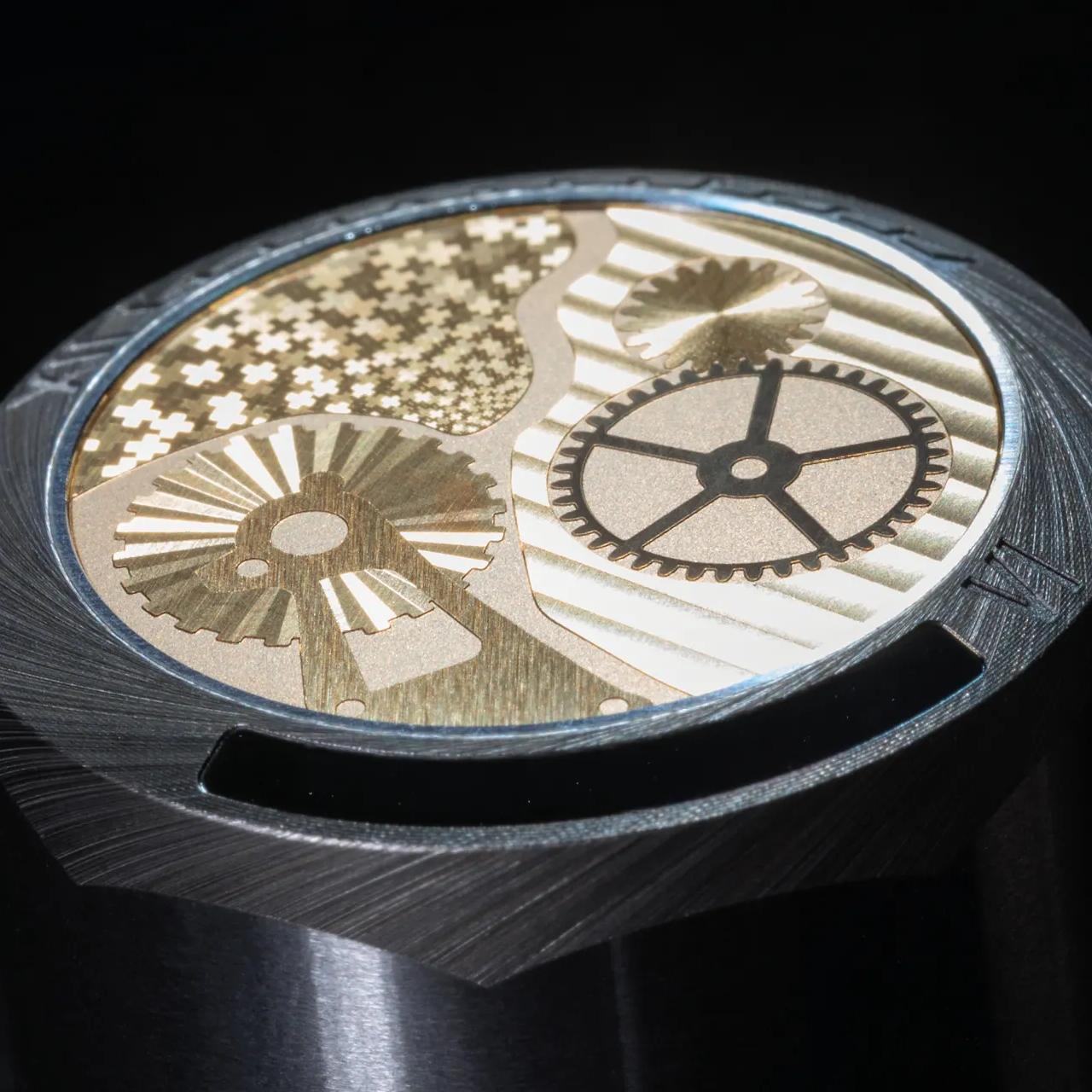

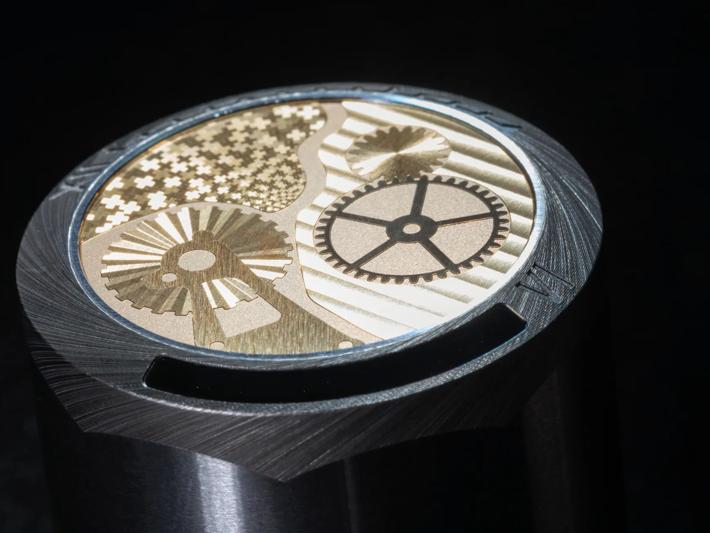

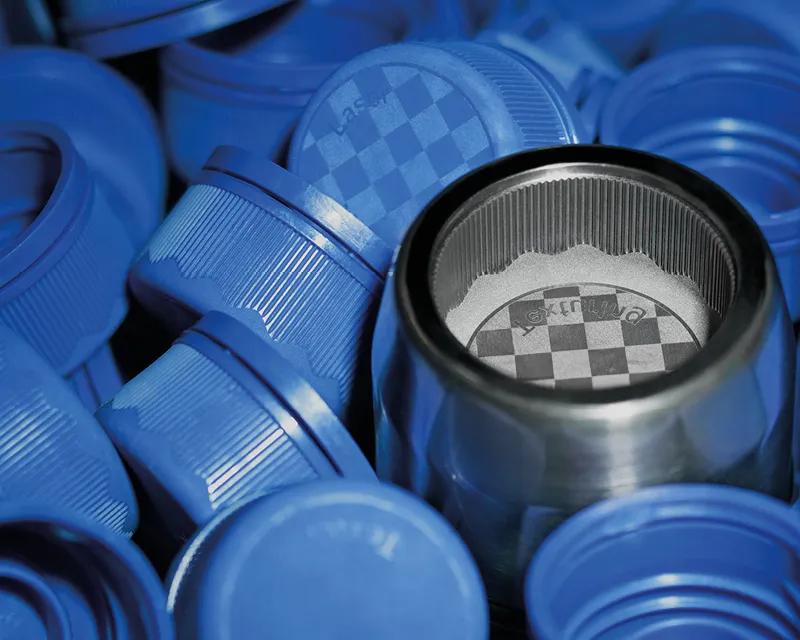

Le CHARMILLES LASER S 500 (U) bénéficie de 25 ans d’expertise en usinage laser pour la texturation et le micro-usinage. Cette nouvelle plateforme hautement performante offre la précision et le débit requis dans les secteurs de la fabrication de semi-conducteurs, des TIC et de l’horlogerie.

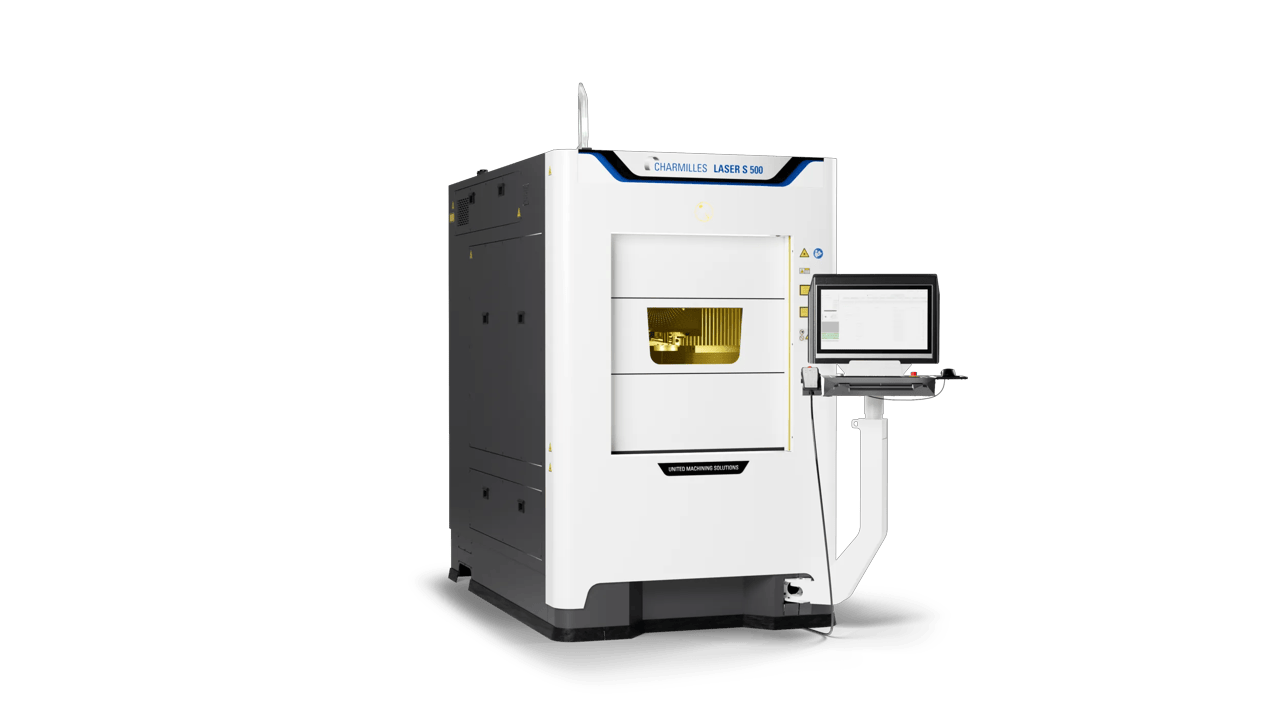

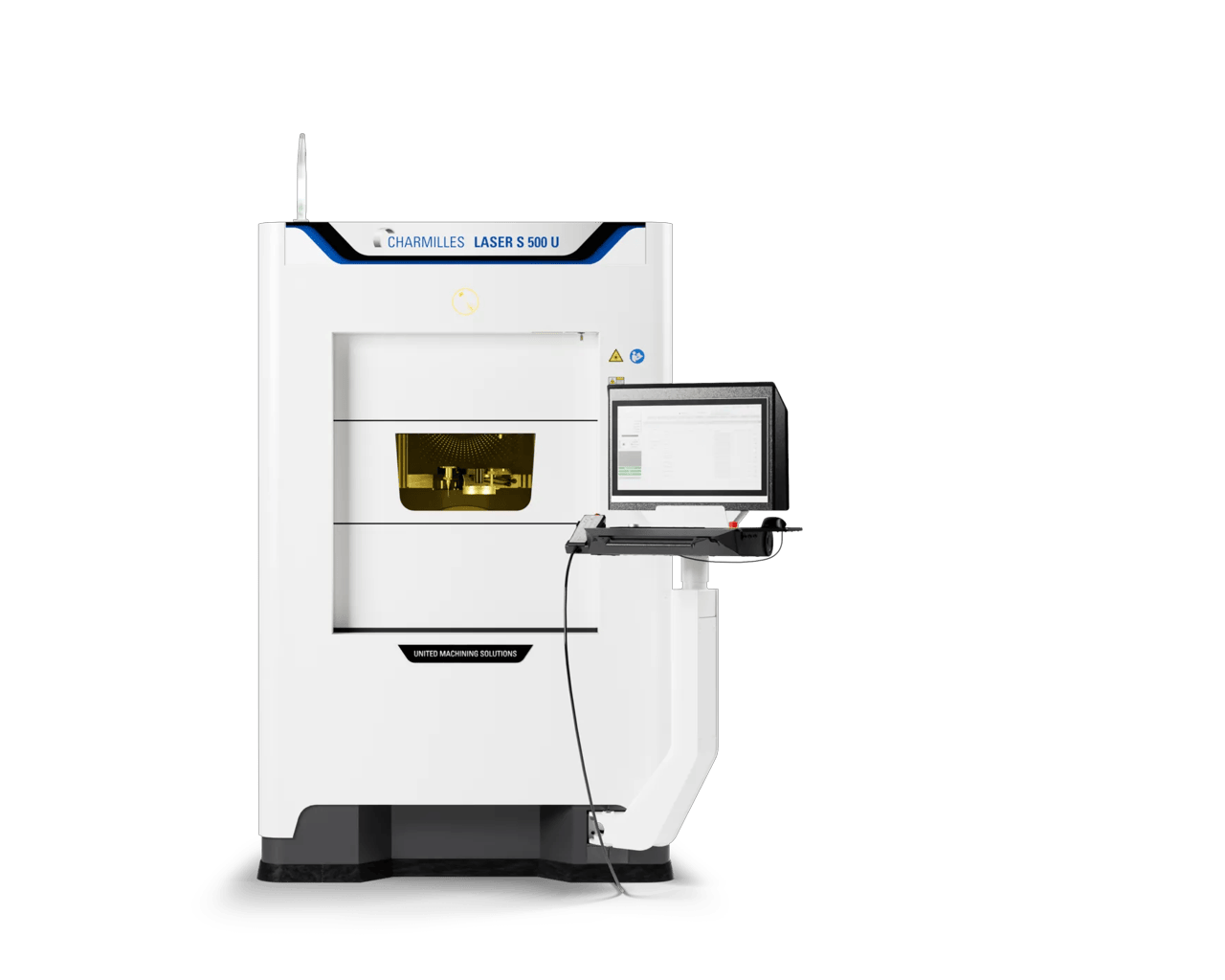

LASER S 500 (U)
25 ans d’engagement au service de la perfection
Caractéristiques
Thermostabilisation complète
Les composants principaux du CHARMILLES LASER S 500 (U) sont refroidis à l’eau.
- Cette conception évite les variations de température.
Vous maintenez ainsi une précision parfaite tout au long de votre cycle de production. Cette stabilité reste effective pendant des heures, des jours ou des semaines.
Usinage polyvalent
Nous proposons plusieurs configurations adaptées à vos besoins de production.
- Configuration à 3 axes. Elle supporte jusqu’à 60 kg.

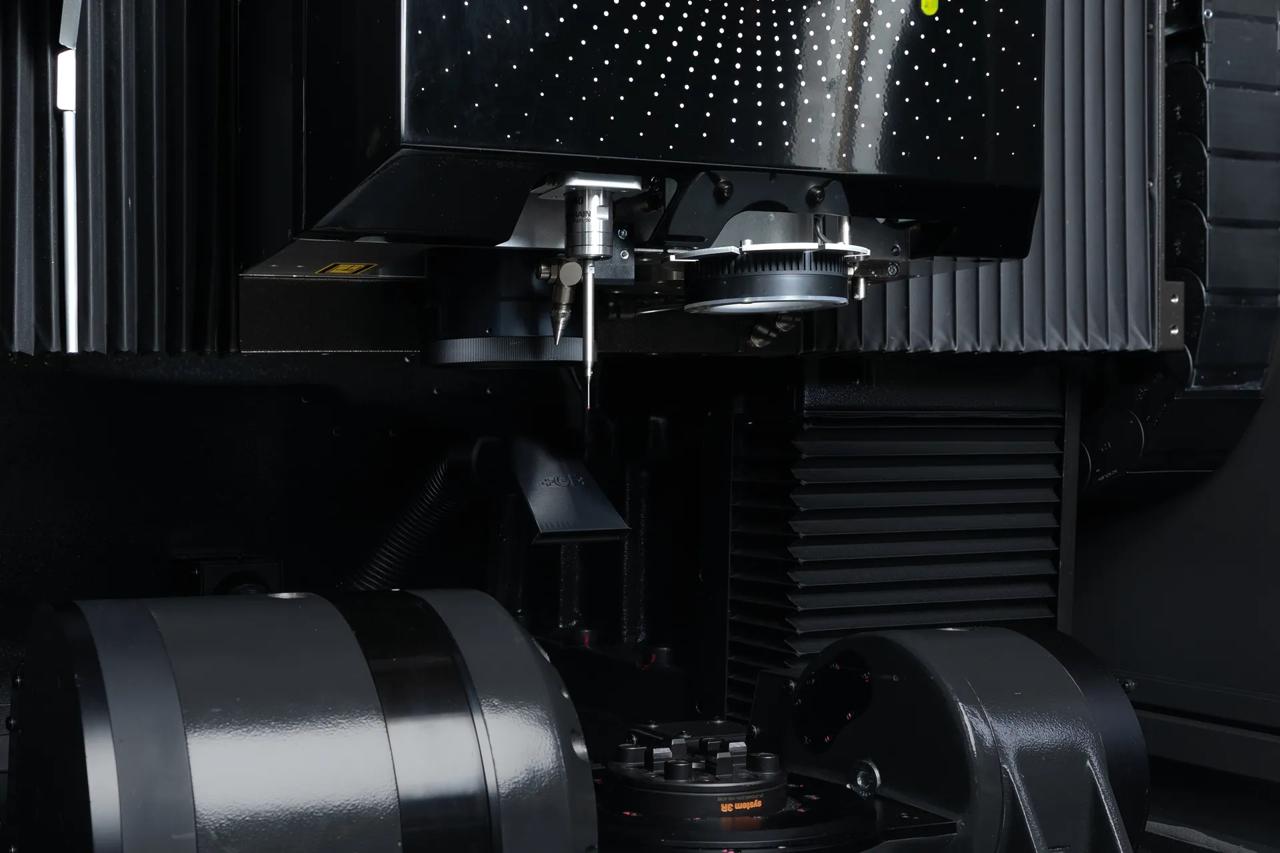

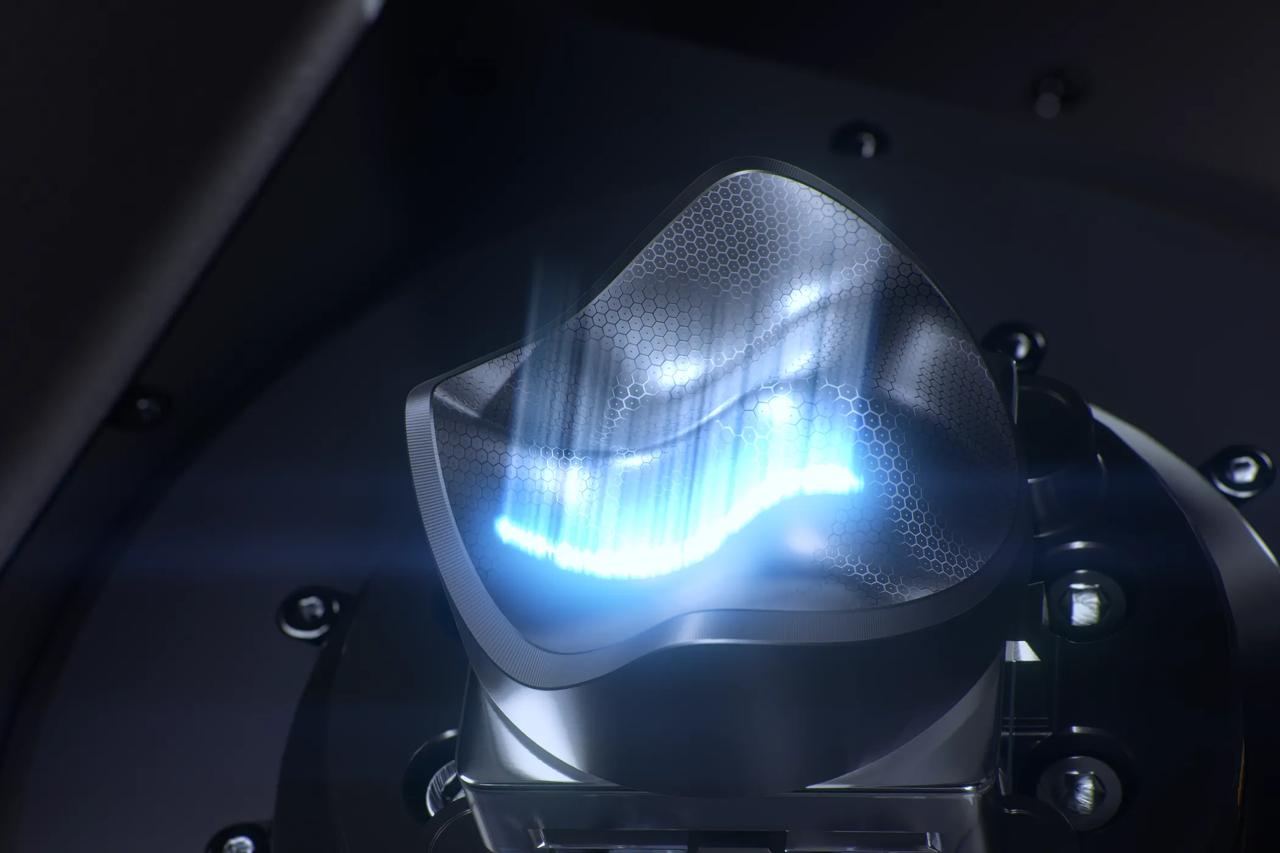

La configuration à 5 axes supporte jusqu’à 15 kg.
Une grande dynamique
Des composants performants et une technologie de mouvement de pointe garantissent des résultats exceptionnels à vitesse maximale.
- Mouvement accéléré de l’axe. Les moteurs linéaires et à couple augmentent la vitesse et l’accélération sur tous les axes.
- Scanner optique 3D à grande vitesse — Le scanner 3D intégré de dernière génération atteint des vitesses de balayage allant jusqu’à 3 500 mm/s.
IHM
SPOT est une interface homme-machine de pointe.
Avec SPOT, notre interface innovante pour machines laser, vous disposez d’une interface homme-machine (IHM) de pointe. Vous bénéficiez également d’un contrôleur performant, conçu pour répondre aux exigences des applications les plus complexes.

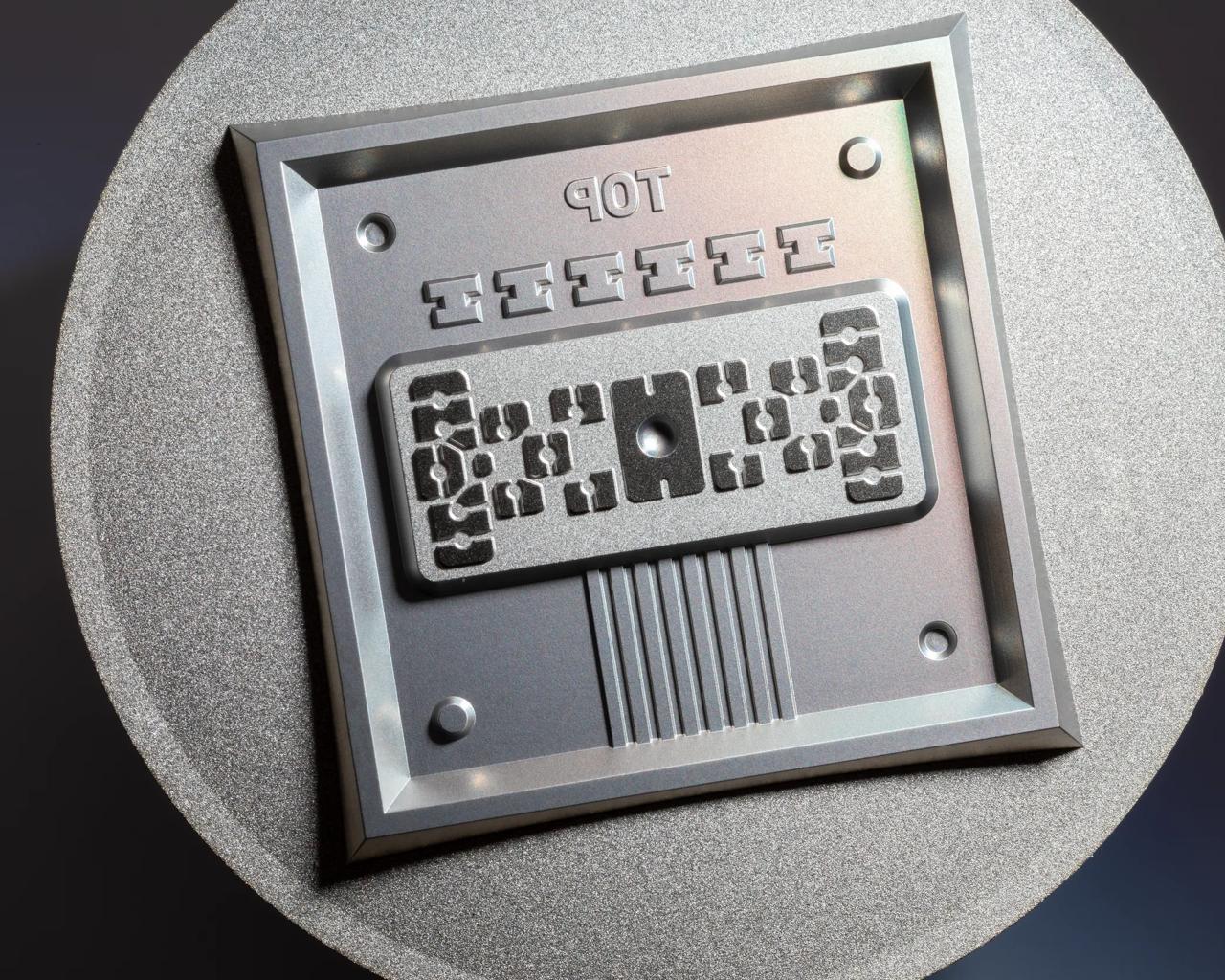

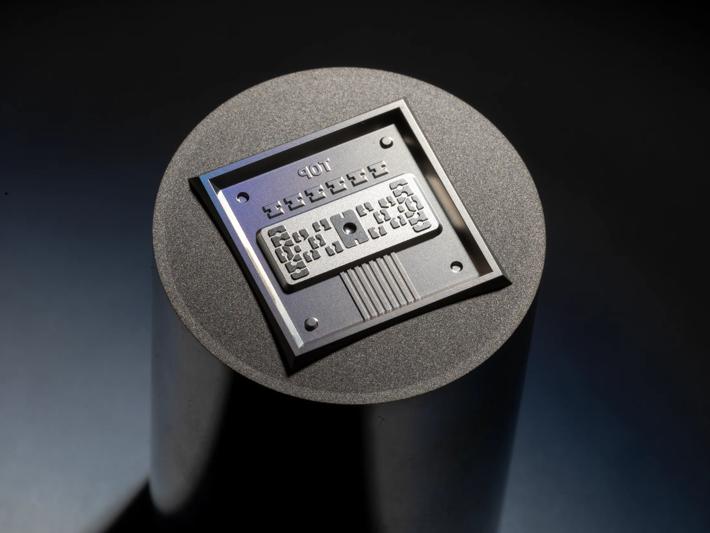

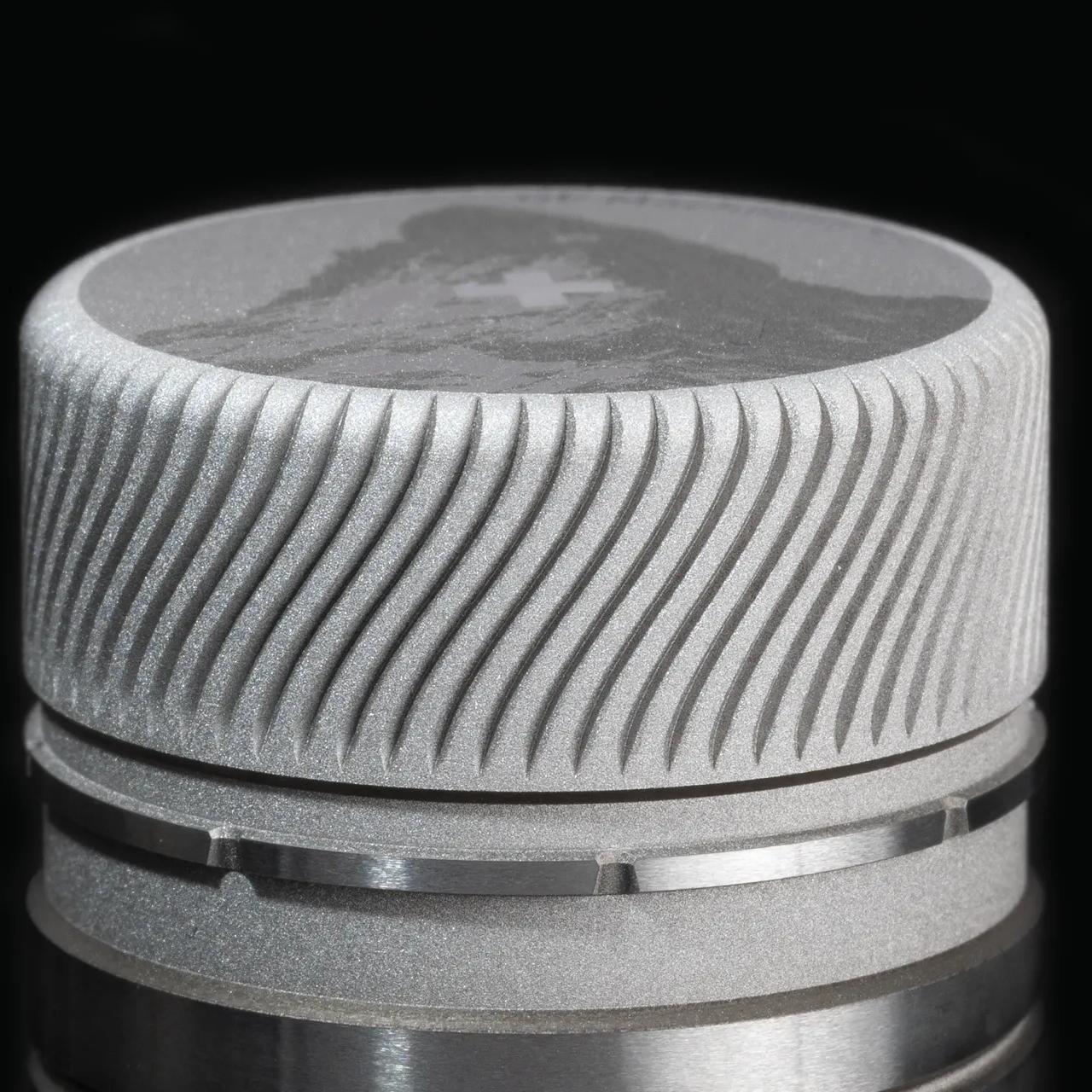

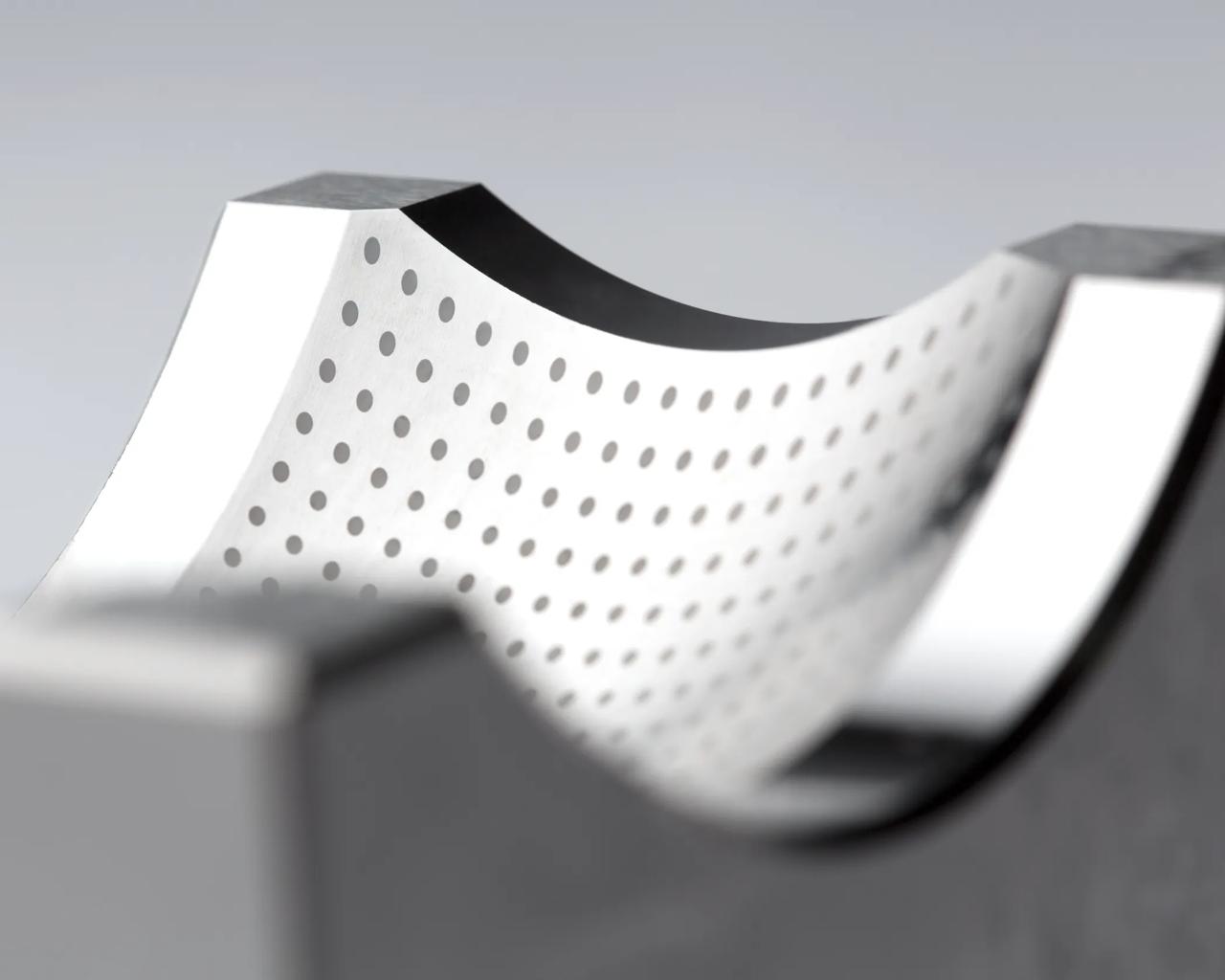

Applications
Ce que vous pouvez obtenir
Applications

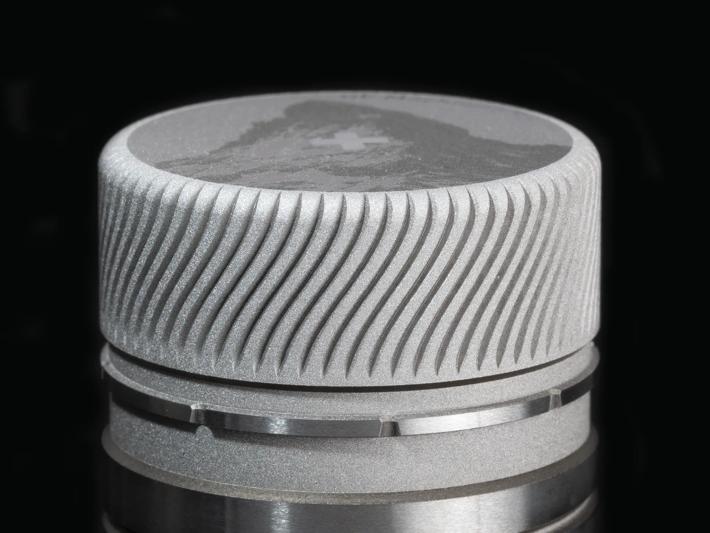

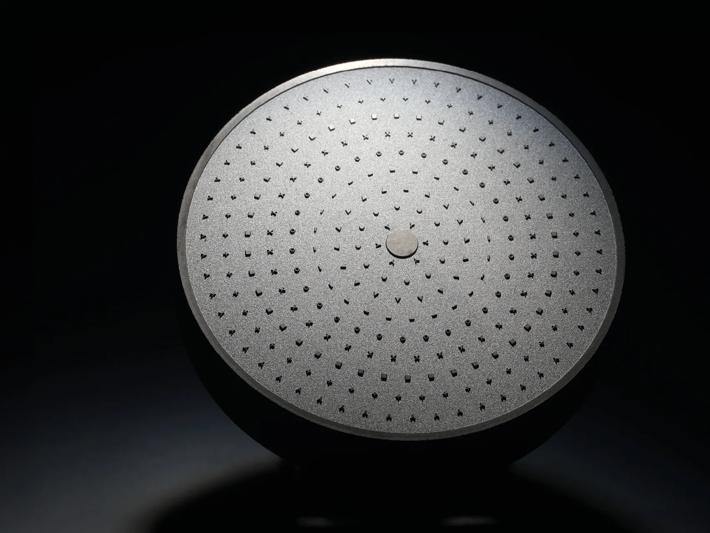

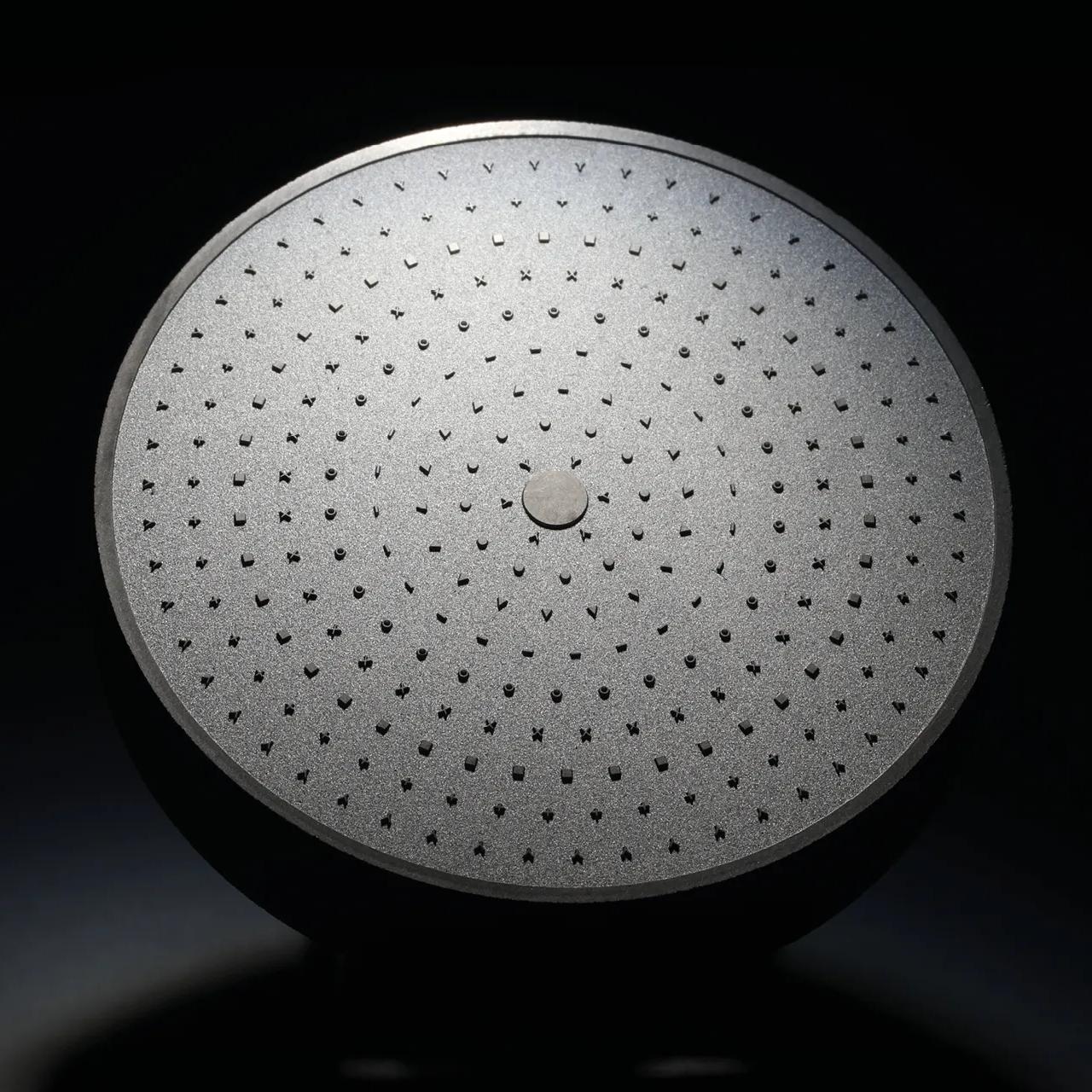

- Matériau : carbure de silicium
Le système laser de type Flexipulse Nano délivre une puissance de 50 W
. Le logiciel de pilotage est LaserCAM
™. La planéité de la surface est de ± 3 µm
. La profondeur moyenne atteint 0,186 mm.
Automation
Les machines laser CHARMILLES s’intègrent parfaitement aux solutions d’automatisation System 3R. Cette intégration permet un fonctionnement sans surveillance et une productivité maximale.

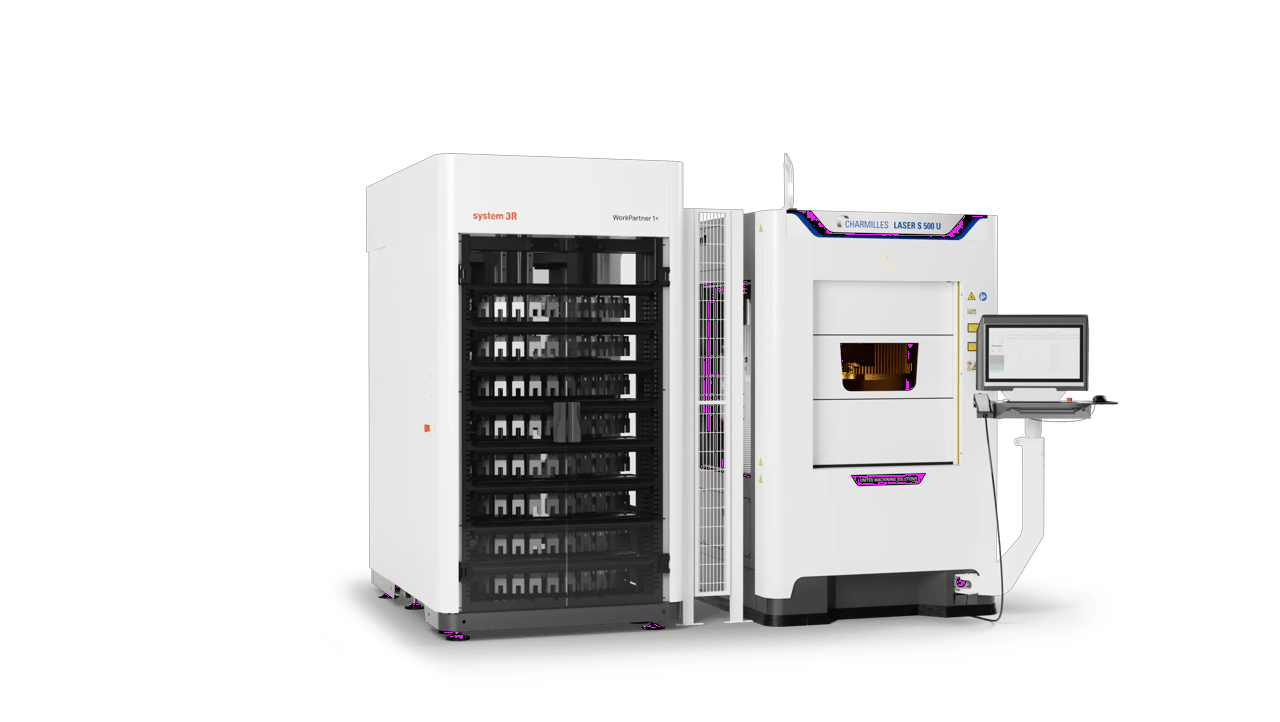

- La manutention palettisée utilise les systèmes WorkPal 1 et WorkPartner 1+. Ils automatisent les changements de palettes et de pièces sur les machines laser.
- L’automatisation robotisée évolutive propose les robots Transformer T3-100 à T3-600 ainsi que le robot à 6 axes Transformer. Cette gamme couvre l’automatisation d’entrée de gamme jusqu’aux cellules laser entièrement robotisées.
- L’automatisation hybride System 3R combine la manutention de palettes et de pièces. Elle assure des changements de pièces entièrement automatiques.
- Les robots mobiles autonomes (AMR) assurent une production laser sans personnel 24:00.
Software
Logiciel
LaserSUITE360
LaserSUITE360 comprend une série d’outils de CAO/FAO. Vous préparez et optimisez votre projet depuis la génération des trajectoires d’usinage jusqu’à la gestion précise des paramètres laser. Vous visualisez également les trajectoires et réalisez des simulations anti-collision.
Caractéristiques techniques
Modèle
Machine
- Dimensions de la machine*
- 2 174 × 1 387 × 2 556 mm
- Poids approx. de la machine (y compris le liquide d’arrosage)
- 4 000 kg
- Encombrement au sol de la machine
- 3 600 × 2 500 mm
Alimentation électrique
- Puissance nominale
- 15 kVA
Alimentation pneumatique
- Pression d’air
- 6 à 8 bars
- Débit de production requis
- 300 l/min max.
Contrôle de fonctionnement
- Catégorie
- Beckhoff Industrial PC (C6640)
- Système d’exploitation
- Microsoft Windows 10 IoT Enterprise 2019 LTSC
- Écran
- Affichage Multi-Touch LED 21,5’’
- Interface utilisateur
- SPOT
Table
- Dimensions de la table**
- 590 × 470 mm
- Fentes de la table T (nombre, dimensions)
- Vérifier la disposition
- Table de dist./plaque de fond.
- 818 mm
Mouvement
- Nombre d’axes
- 3
- Course X
- 550 mm
- Course Y
- 400 mm
- Course Z
- 500 mm
Zone de travail
- Poids des pièces
- 60 kg
- Dim. max. des pièces à usiner (3 axes)
- Cela dépend du type de lentille. Veuillez contacter votre conseiller·ère commercial·e CHARMILLES.
- Max. inertie admissible (5 axes)
- 0,17 kg/m²
Équipements spécifiques disponibles dans le configurateur pour cette machine
- Lentilles M85 IR
- F163
- Lentilles M85 IR/GR
- FSTC70/FSTC130
- Nombre de sources laser
- 1 ou 2 (1 Femto IR uniquement + 1 Nano IR)
- Laser CHARMILLES Femtoseconde Flexipulse™
- 20 W IR/40 W IR/40 W IR-GR
- Laser Nano Flexipulse™
- 50 W IR/100 W IR
- * Largeur x profondeur x hauteur ** Largeur x profondeur
