Vous bénéficiez d’une précision et d’une rapidité en toute fluidité. Tout simplement.
Le CHARMILLES LASER X 500 (U) redéfinit le micro-usinage grâce à une vitesse inégalée et une précision extrême.

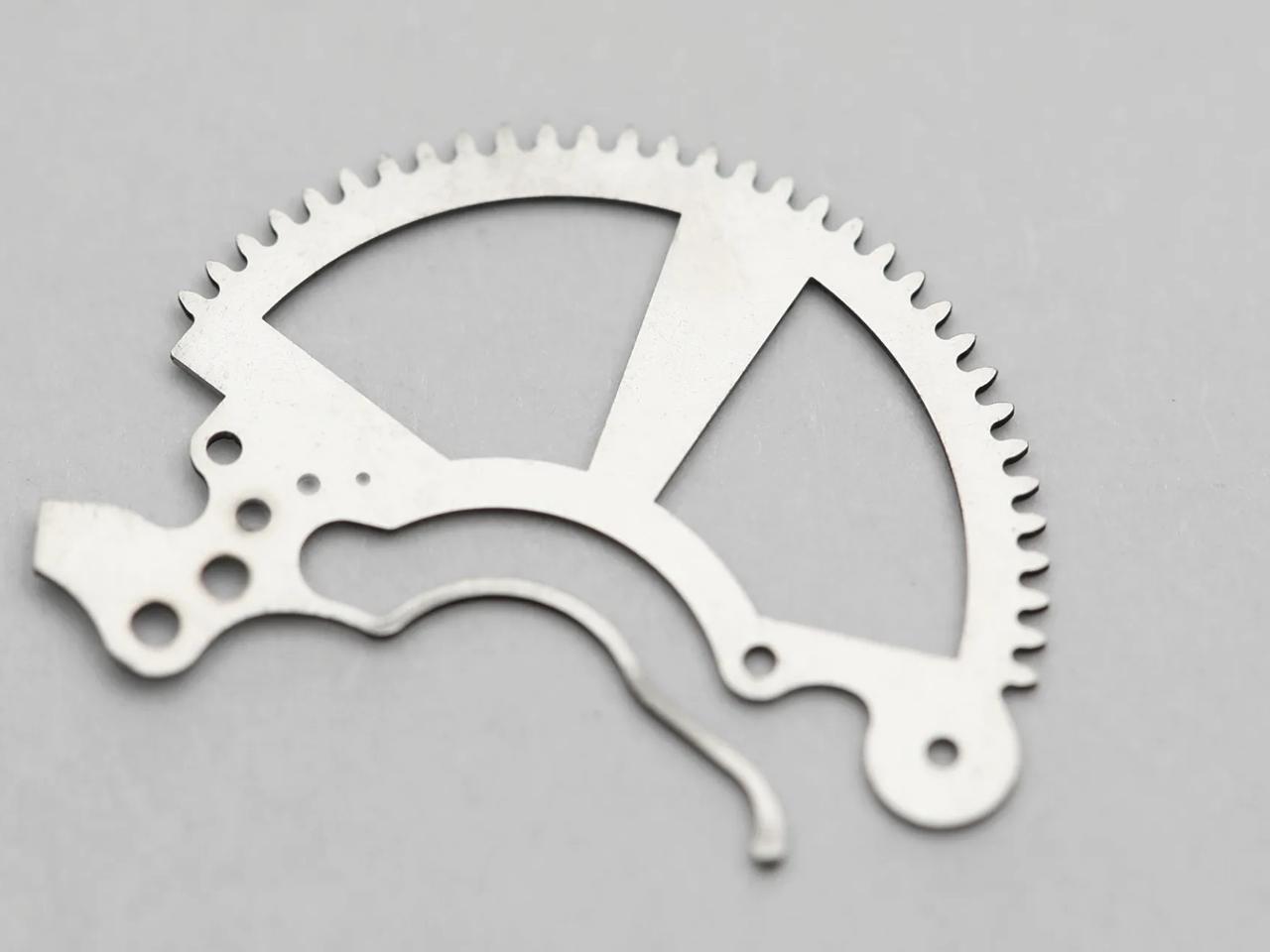

Vous réalisez aisément des opérations de micro-découpe et de micro-perçage.
Micro-usinage laser
Points forts
Caractéristiques
Thermostabilisation complète
Les composants principaux du CHARMILLES LASER X 500 (U) sont refroidis à l’eau.
- Cette conception prévient efficacement les variations de température.
Vous maintenez ainsi une précision parfaite tout au long de votre cycle de production. Cette stabilité reste effective pendant plusieurs heures, jours ou semaines.
Usinage polyvalent
Nous proposons plusieurs configurations adaptées à vos besoins de production :
- Configuration à 3 axes. Elle supporte jusqu’à 60 kg.
La configuration à 5 axes supporte jusqu’à 15 kg.
Une grande dynamique
- Mouvement accéléré de l’axe — L’association de moteurs linéaires et de moteurs couple permet d’atteindre une vitesse et une accélération supérieures sur les axes.
- Scanners 5D à grande vitesse — La nouvelle CHARMILLES LASER X 500 (U) intègre un scanner 5D de dernière génération. Ce système offre aux client·e·s un contrôle total sur les opérations de perçage et de découpe. Il assure une vitesse inégalée et une assurance qualité optimale.
IHM
SPOT est une interface homme-machine de pointe.
Avec SPOT, notre interface innovante pour machines laser, vous disposez d’une interface homme-machine (IHM) de pointe. Son contrôleur répond aux exigences des applications les plus complexes.
Applications
Ce que vous pouvez obtenir
Applications
- Matériau : Durnico
- Laser (type/puissance) : Femtoseconde Flexipulse™ 40 W IR
- Logiciel : LaserCAM™
- Lameçages de précision et contours impeccables.
- L’usinage simultané des deux faces en un seul serrage accroît l’efficacité.
Automation
Les machines laser CHARMILLES s’intègrent parfaitement aux solutions d’automatisation System 3R. Cette intégration permet un fonctionnement sans surveillance et une productivité maximale.
- La manutention palettisée utilise les systèmes WorkPal 1 et WorkPartner 1+. Ils automatisent les changements de palettes et de pièces sur les machines laser.
- L’automatisation robotisée évolutive propose les robots Transformer T3-100 à T3-600 ainsi que le robot à 6 axes Transformer. Cette gamme couvre l’automatisation d’entrée de gamme jusqu’aux cellules laser entièrement robotisées.
- L’automatisation hybride System 3R combine la manutention de palettes et de pièces. Elle assure des changements de pièces entièrement automatiques.
- Les robots mobiles autonomes (AMR) assurent une production laser sans surveillance 24:00.
Software
Logiciel
LaserSUITE360
LaserSUITE360 comprend une série d’outils de CAO/FAO. Vous préparez et optimisez votre projet depuis la génération des trajectoires d’usinage jusqu’à la gestion précise des paramètres laser. Vous visualisez également les trajectoires et réalisez des simulations anti-collision.
Caractéristiques techniques
Modèle
LASER X 500
- Dimensions de la machine*
- 2 174 × 1 387 × 2 556 mm
- Poids approximatif de la machine
- 4 000 kg
- Encombrement au sol de la machine
- 3 600 × 2 500 mm
- Courses X, Y, Z
- 550 × 400 × 500 mm
- Laser CHARMILLES Femtoseconde Flexipulse™
- 40 W IR/20 W GR
- * Largeur x profondeur x hauteur
Images et vidéos
Téléchargements
Service client
De l’installation à la production quotidienne, le service client de CHARMILLES assure le bon fonctionnement de vos machines. Nous utilisons des pièces d’origine, réalisons des réparations expertes et proposons des contrats de maintenance. Nous offrons également des formations destinées aux opérateurs. Vous disposez d’un interlocuteur unique pour l’ensemble de ces services.
