革新的なテクスチャリングにより、生産性を向上させます。 さらに、高精度・信頼性・再現性・長期安定性を兼備しております。
弊社CHARMILLES LASER S series機械は、デザイナーが困難な表面にもシームレスにデザインを施せるようにし、また、お客様が複雑で大型の3D形状に、高精度・信頼性・再現性・長期安定性を備えたイノベーション的なレーザグレイン加工を施すことを可能にします。
見どころ

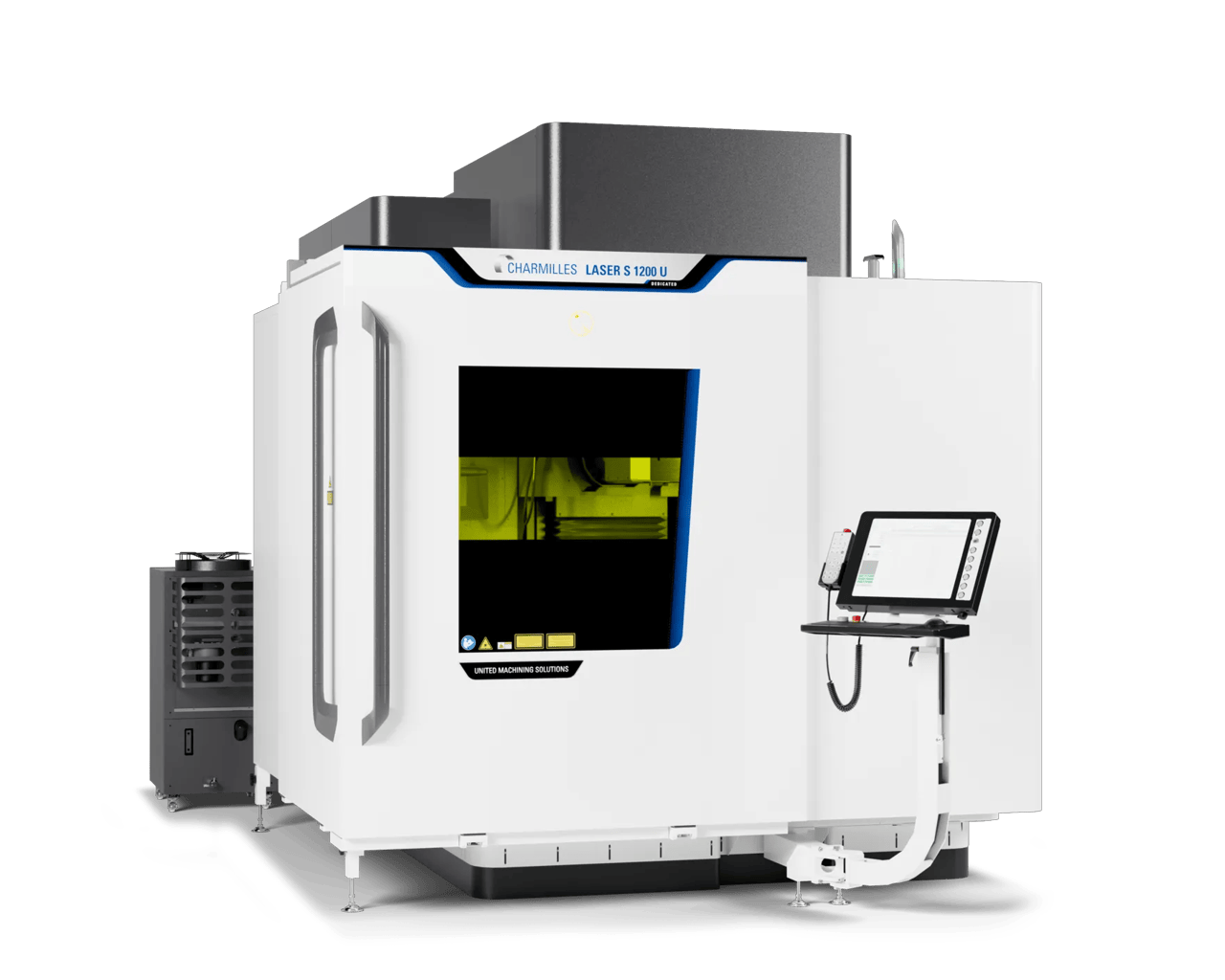

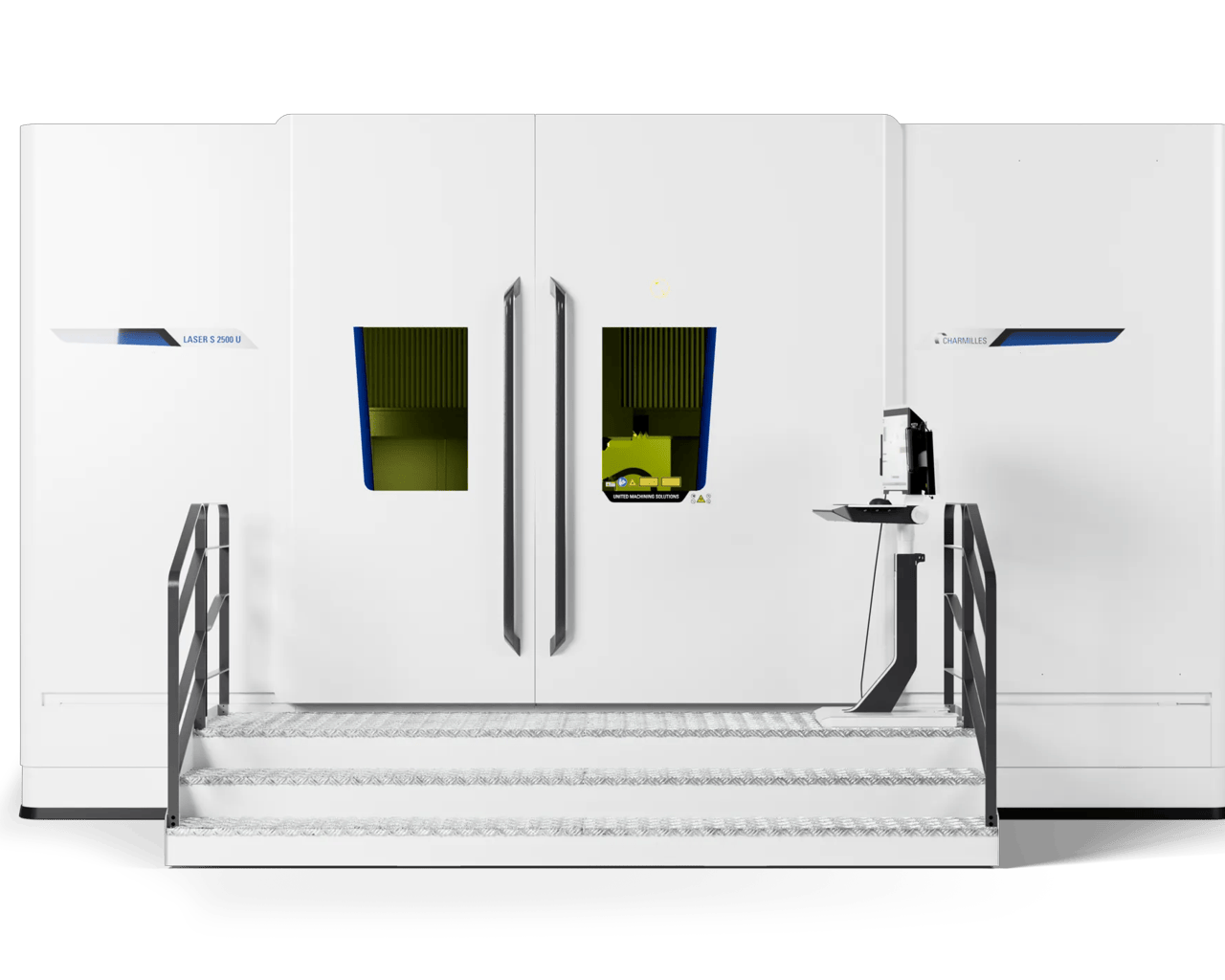

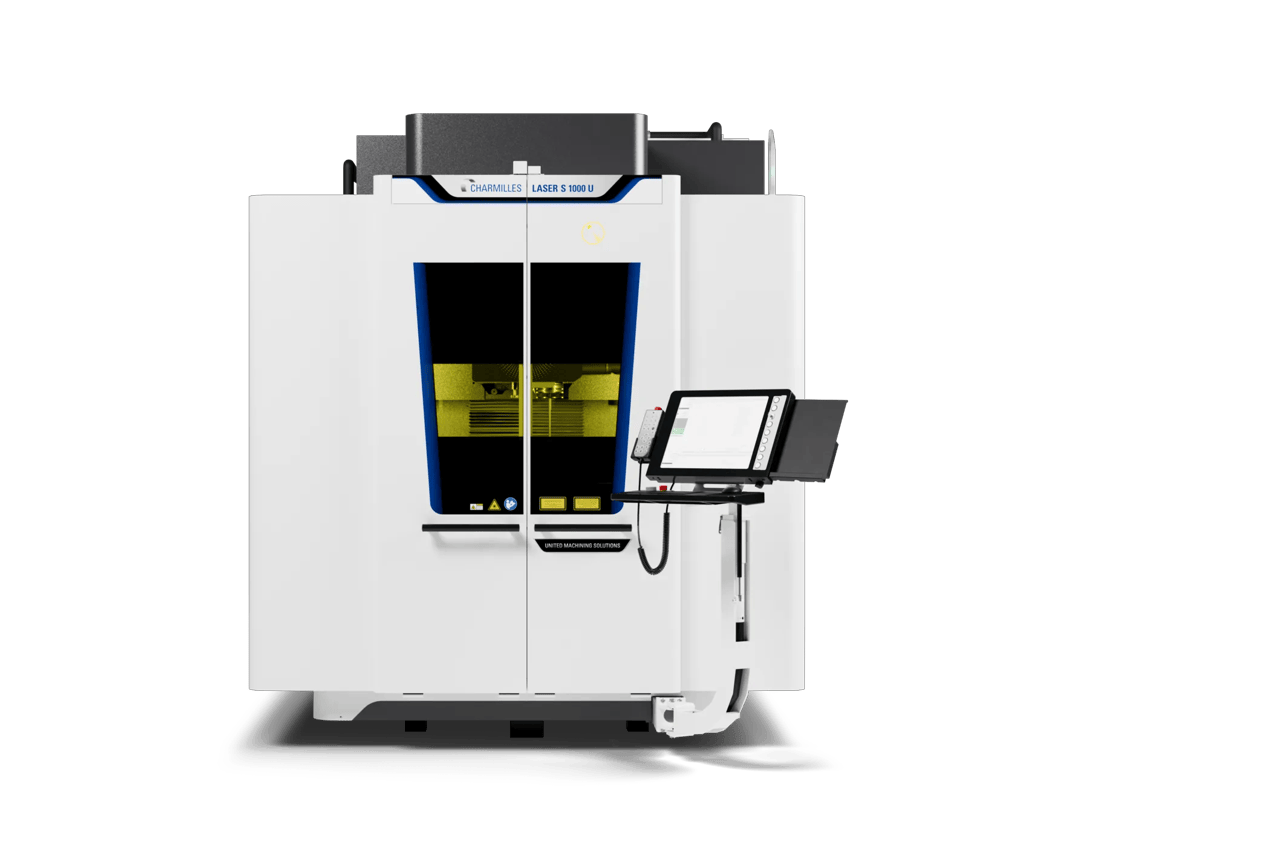

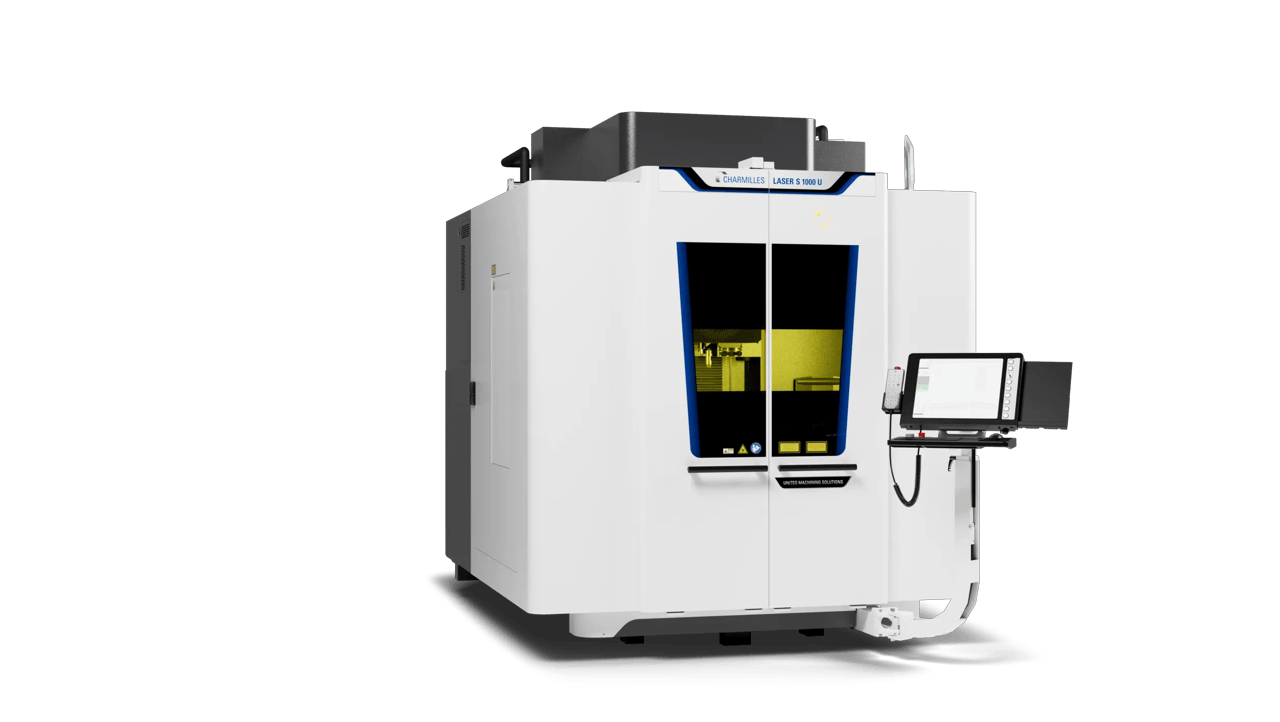

CHARMILLES LASER S 1000/1200/2500 U に搭載された弊社フェムト秒レーザ光源は、高精度・信頼性・再現性・長期安定性を兼備しております。さらに、その卓越した機能をぜひご体験ください。
機能

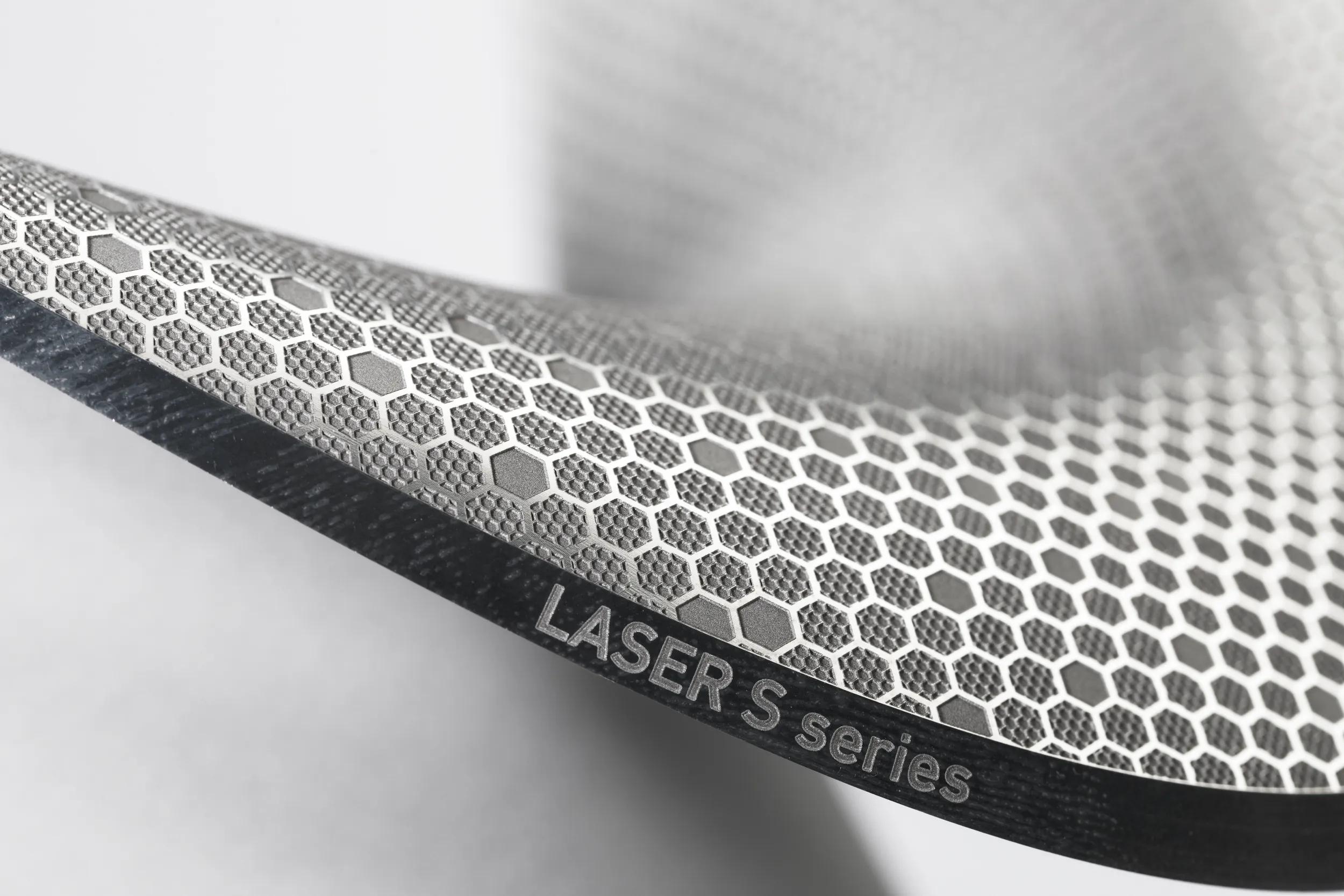

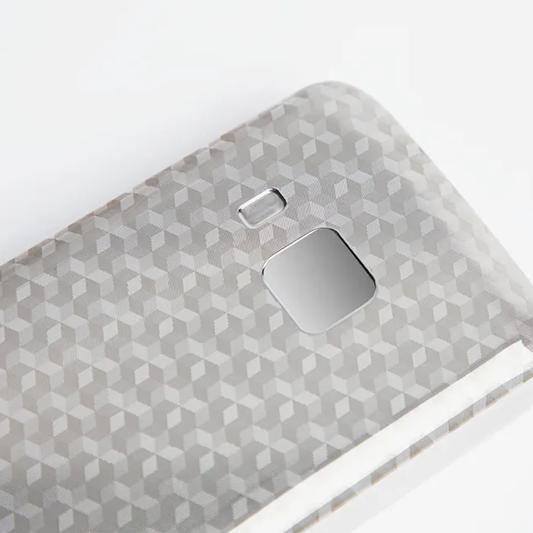

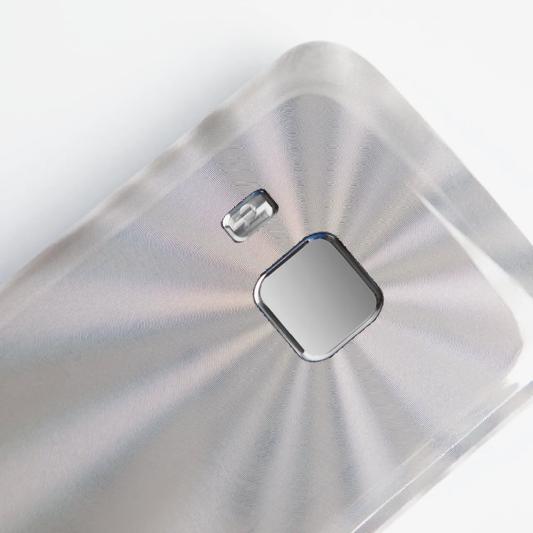

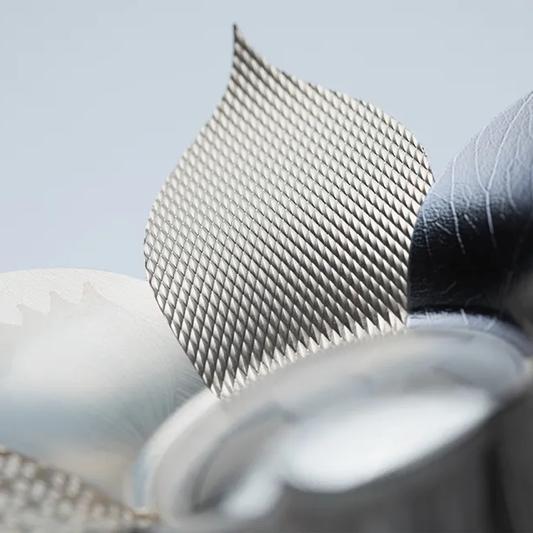

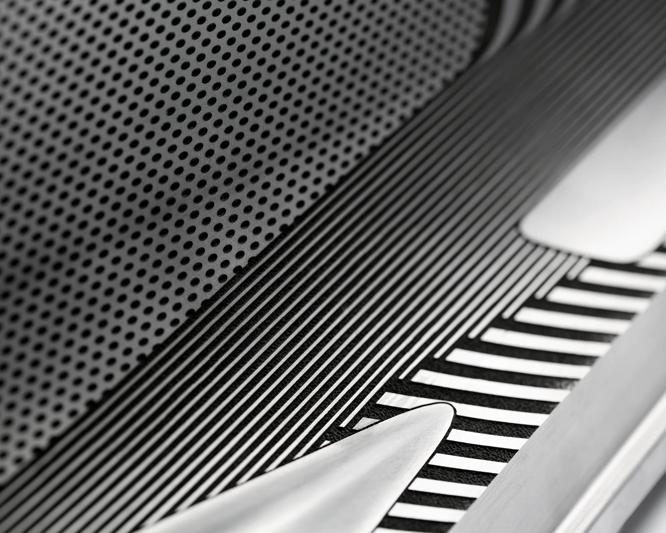

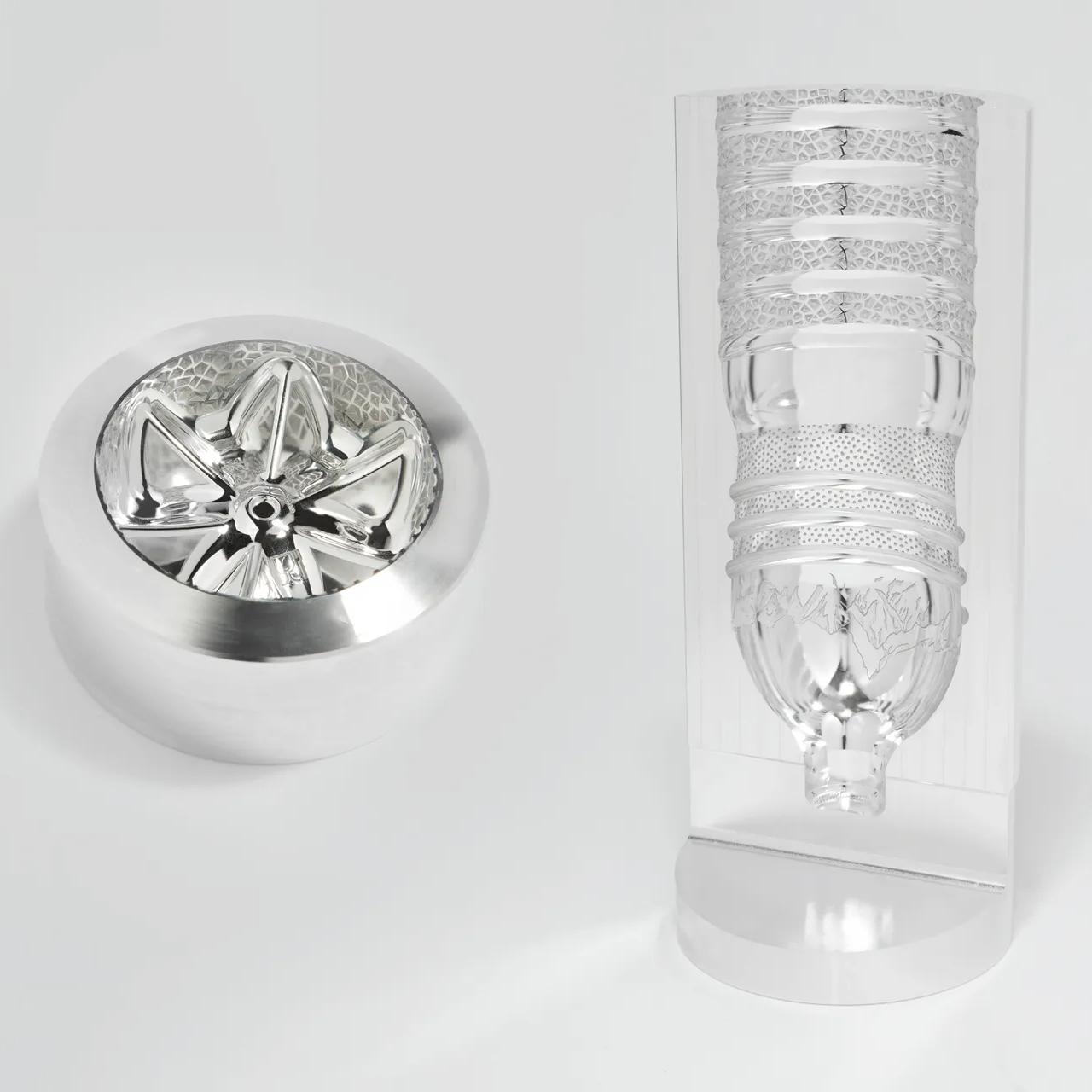

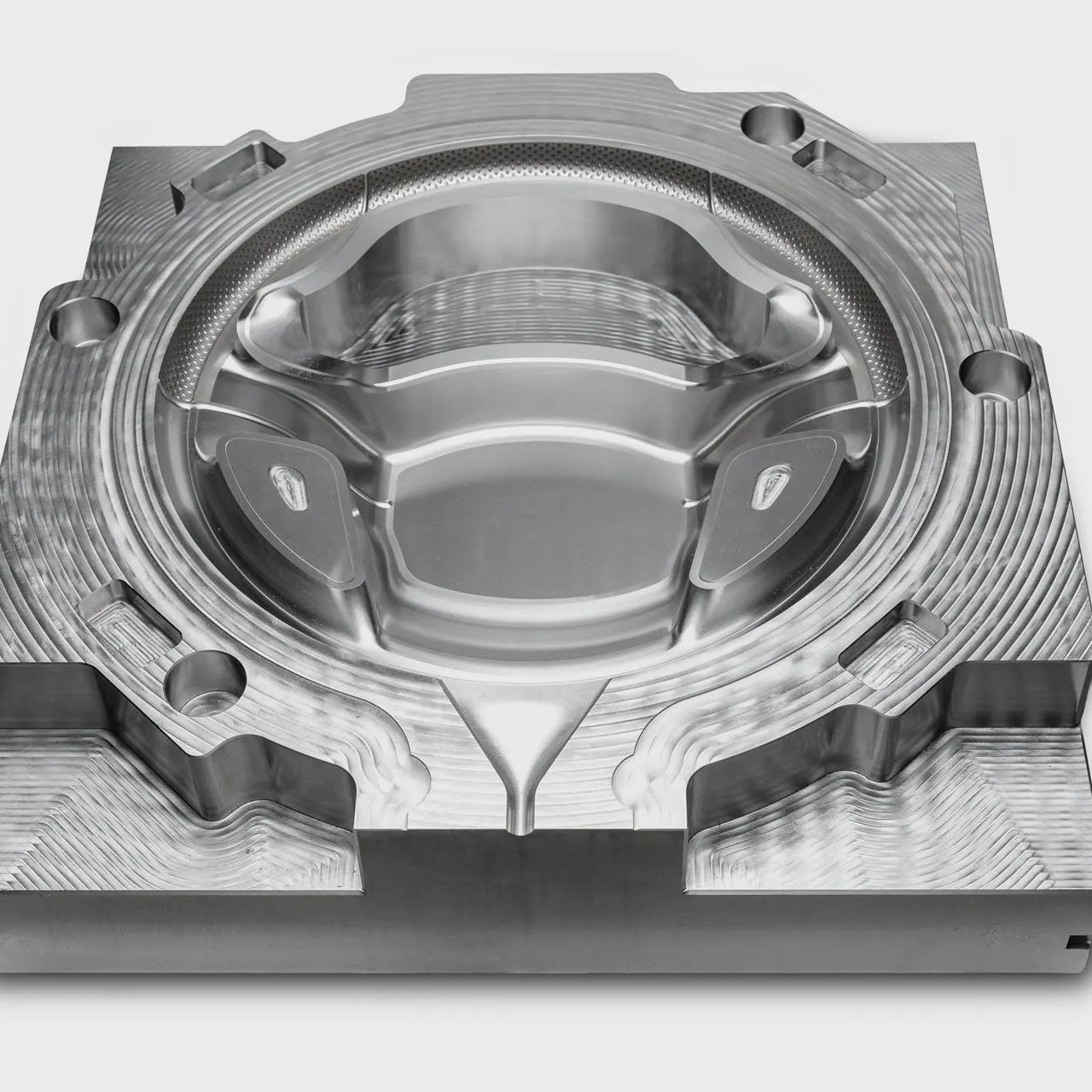

加工アプリケーション例

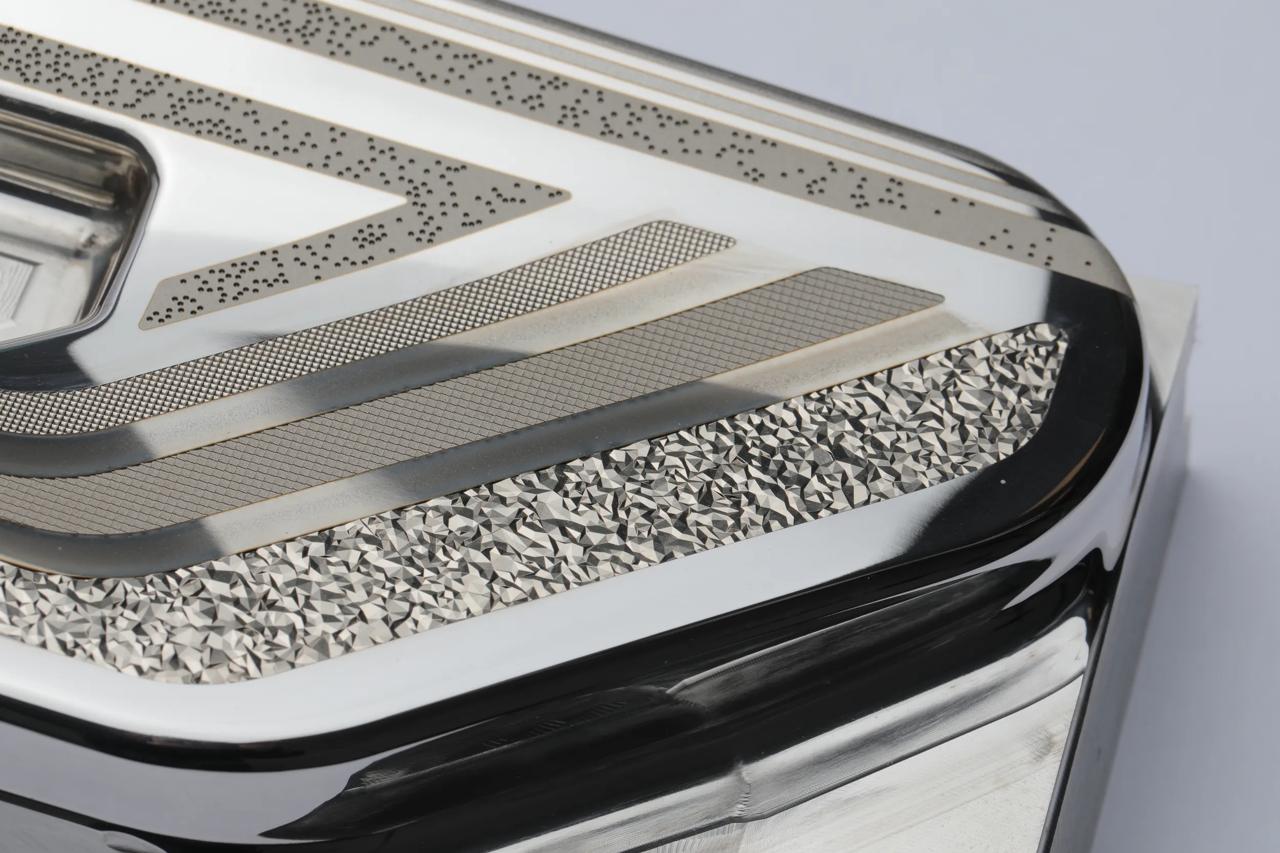

超短パルスレーザーの独自の性能を活用し、自動車市場の新たなニーズや性能要件に応えるため、設計の創造性を存分に発揮してください。よりシャープな形状、より繊細なディテール、そしてより輝きのある表面を実現します。さらに、生産性の向上というメリットを享受し、最も硬い素材であっても加工することが可能です。
自動化
CHARMILLES社のレーザー加工機は、System 3R自動化システムとシームレスに連携するよう設計されており、無人運転と最大の生産性を実現します。
- さらに、パレタイズ処理システム「WorkPal 1」および「WorkPartner 1+」がレーザー加工機におけるパレットおよびワークの交換を自動化します。
- さらに、拡張可能なロボット自動化としてTransformer T3-100からT3-600、およびTransformer 6-Axis Robotをご提供しており、エントリーレベルの自動化から完全ロボット化されたレーザーセルまで幅広い規模に対応いたします。
- さらに、System 3R ハイブリッドオートメーションはパレット搬送と部品ハンドリングを組み合わせ、完全自動のワークピース交換を実現いたします。
- 無人製造：自律走行搬送ロボット（AMR）により、24時間体制の完全無人レーザー生産を実現します。
ソフトウェア
LaserSUITE360
LaserSUITE360には、ツールパスの生成から高精度なレーザーパラメータ管理、ツールパスの可視化、衝突防止シミュレーションに至るまで、作業の準備と最適化を行う一連のCAD/CAMツールを搭載しております。これにより、お客様は信頼性が高く再現性のある加工プロセスを構築できます。
機械技術仕様
主な仕様
- 機械寸法*
- 2240 × 2678 × 2645 mm
- 設置に必要なスペース要件
- 3400 × 4000 mm
- 機械重量
- 6500 kg
- 焦点距離
- FSTC100/FS163/FS255 タイプは、高精度・信頼性・再現性・長期安定性を備えた金型用標準部品である。
- ナノ秒パルスレーザーは、高精度・信頼性・再現性・長期安定性を兼備したレーザー源である。
- 50 W Flexipulse／100 W Flexipulse
- 超短パルスレーザー
- 20 W フェムト・フレキシパルス赤外線FD / 100 W フェムトIR FD は、高精度・信頼性・再現性・長期安定性を備えたレーザー光源である。
電気および空気供給
- 定格出力
- 8 kVA
- 気圧
- 6 bar
- 必要な空気吐出量
- 300 l/min
印刷仕様
- X、Y、Zの旅
- 1000 × 550 × 880 mm
- トラベルレーザーヘッド：A 本トラベルレーザーヘッドは、高精度な位置決め性能と信頼性を実現したモデルである。 また、繰り返し位置決め精度が高く、再現性にも優れている。 さらに、長期間にわたり安定的な出力を維持できるため、長期安定性においてもお客様から高い評価を得ている。
- 180°
- 旅行用機械テーブル：B
- 720°
- テーブルの寸法
- 380 mm
- 床からテーブルまでの高さ
- 925 mm
作業エリア
- ワークピースの最大寸法
- 直径 660 ** mm
- ワークの最大加工高さ
- 550 ** mm
- 5軸加工における最大ワーク重量
- 150 kg
- 5軸方向の全寸法
- 直径 510 × 480 ** mm
- * 幅 × 奥行 × 高さ ** FS163 の場合 *** FS255 の場合 **** FS340 の場合
画像・動画
設置から日常の生産に至るまで、CHARMILLESのカスタマーケアがお客様の機械を確実に稼働させ続けます。さらに、純正部品、専門家による修理、保守契約、オペレータートレーニングなど、すべてを一つの窓口でご提供いたします。これにより、高精度・信頼性・再現性・長期安定性を備えた運用を実現できます。
