CHARMILLES LASER S 500 (U) – Broschüre
PDF
Das Werkzeug dient der Laserablation.
Der CHARMILLES LASER S 500 (U) nutzt 25 Jahre Erfahrung in der Laserbearbeitung für Lasertexturierung und Mikrobearbeitung. Die Plattform bietet die erforderliche Genauigkeit und den benötigten Durchsatz für die Halbleiterfertigung, die Informations- und Kommunikationstechnologie (IKT) und die Uhrenindustrie.
LASER S 500 (U)
25 Jahre Tradition im Streben nach Perfektion
Funktionen
Vollständige Thermostabilisierung
Die Kernkomponenten des CHARMILLES LASER S 500 (U) sind wassergekühlt. Dadurch bleibt die Temperatur stabil.
- Die Wasserkühlung verhindert Temperaturschwankungen.
Die Kühlung sorgt für konstante Genauigkeit während des gesamten Produktionszyklus, unabhängig davon, ob dieser Stunden, Tage oder Wochen dauert.
Vielseitige Bearbeitung
Sie können die Konfigurationen an Ihre Fertigungsanforderungen anpassen.
- Die 3-Achsen-Konfiguration trägt Lasten bis 60 kg (lbs).
Die 5-Achsen-Konfiguration trägt Lasten bis 15 kg.
Hohe Dynamik
Leistungsstarke Komponenten und moderne Antriebstechnik liefern präzise Ergebnisse bei hoher Geschwindigkeit.
- Linear- und Drehmomentmotoren beschleunigen die Achsen und erhöhen die Geschwindigkeit auf allen Achsen.
- Der integrierte 3D-Scanner der neuesten Generation erreicht Scangeschwindigkeiten von bis zu 3'500 mm/s.
HMI
SPOT ist eine fortschrittliche Mensch-Maschinenschnittstelle.
SPOT ist unsere Schnittstelle für Lasermaschinen. Sie bietet eine Mensch-Maschine-Schnittstelle (HMI) und eine Steuerung, die die Anforderungen komplexer Werkstücke erfüllt.

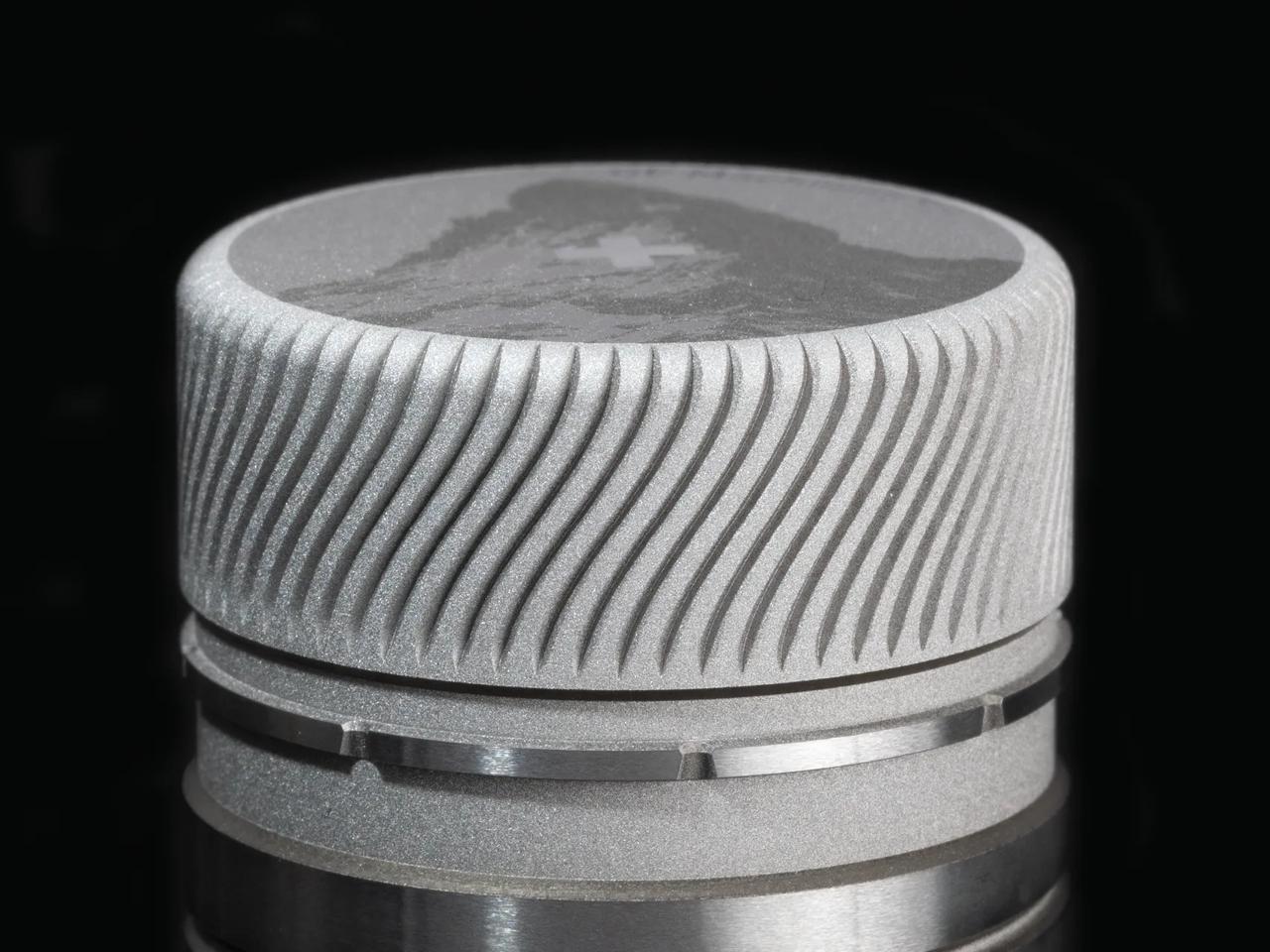

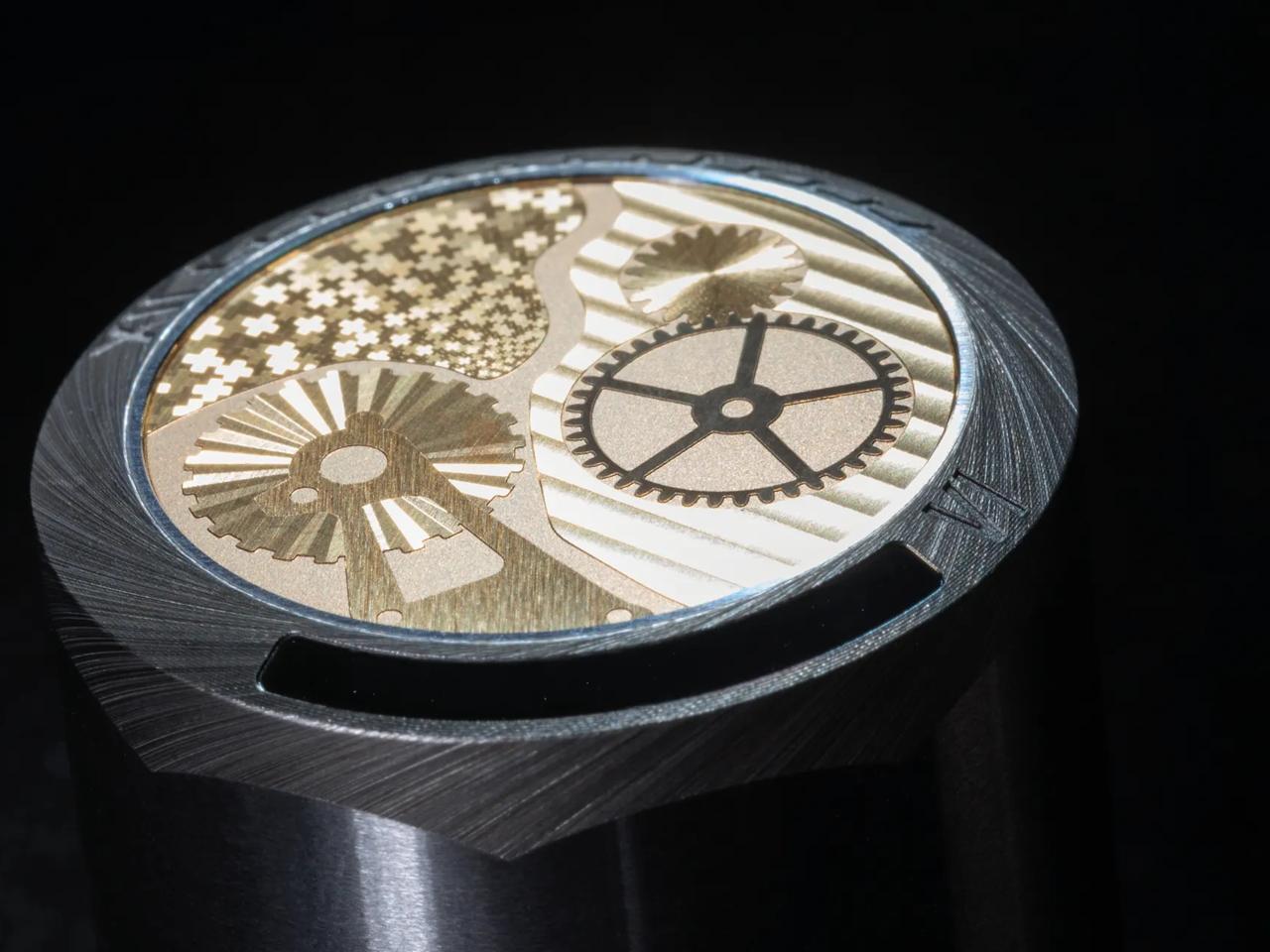

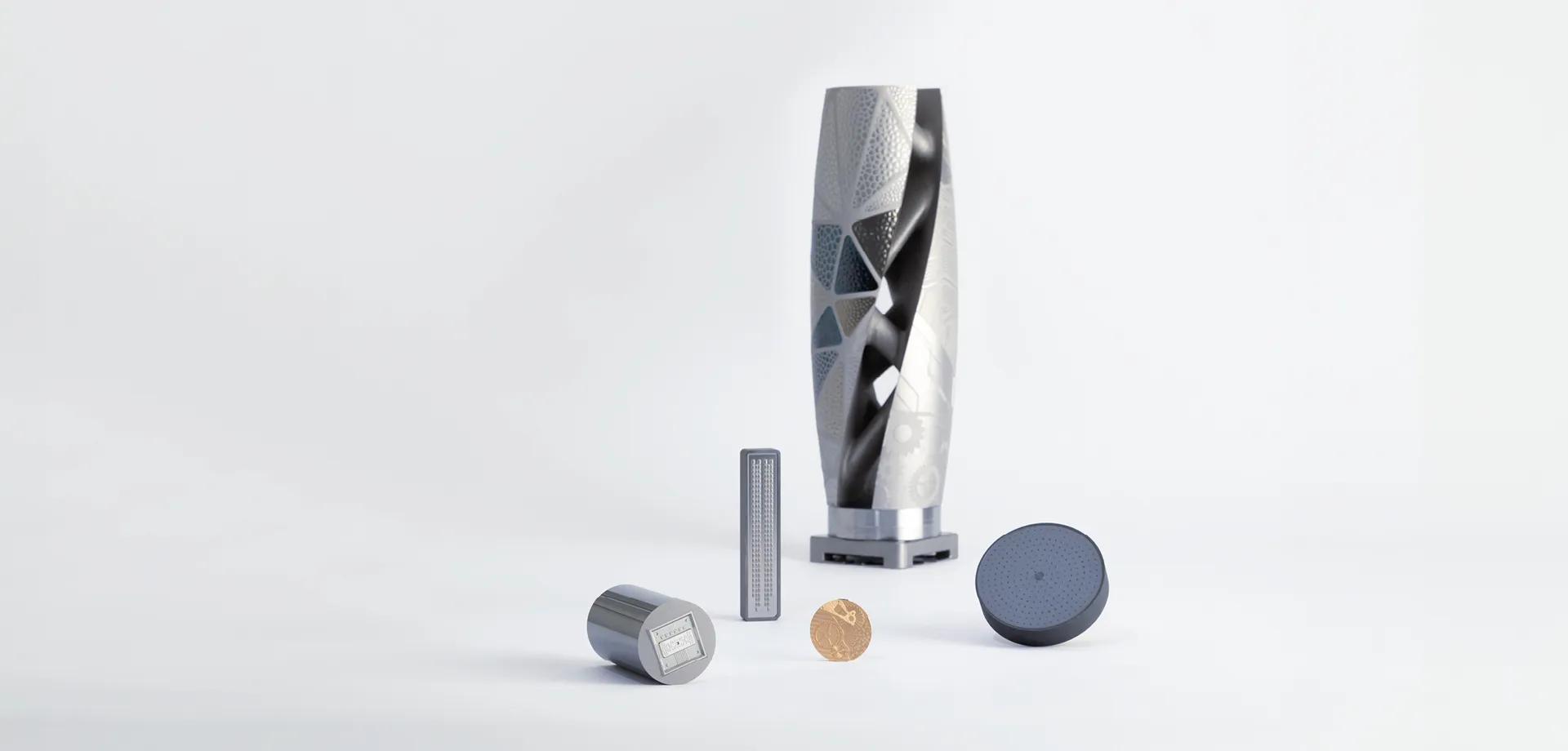

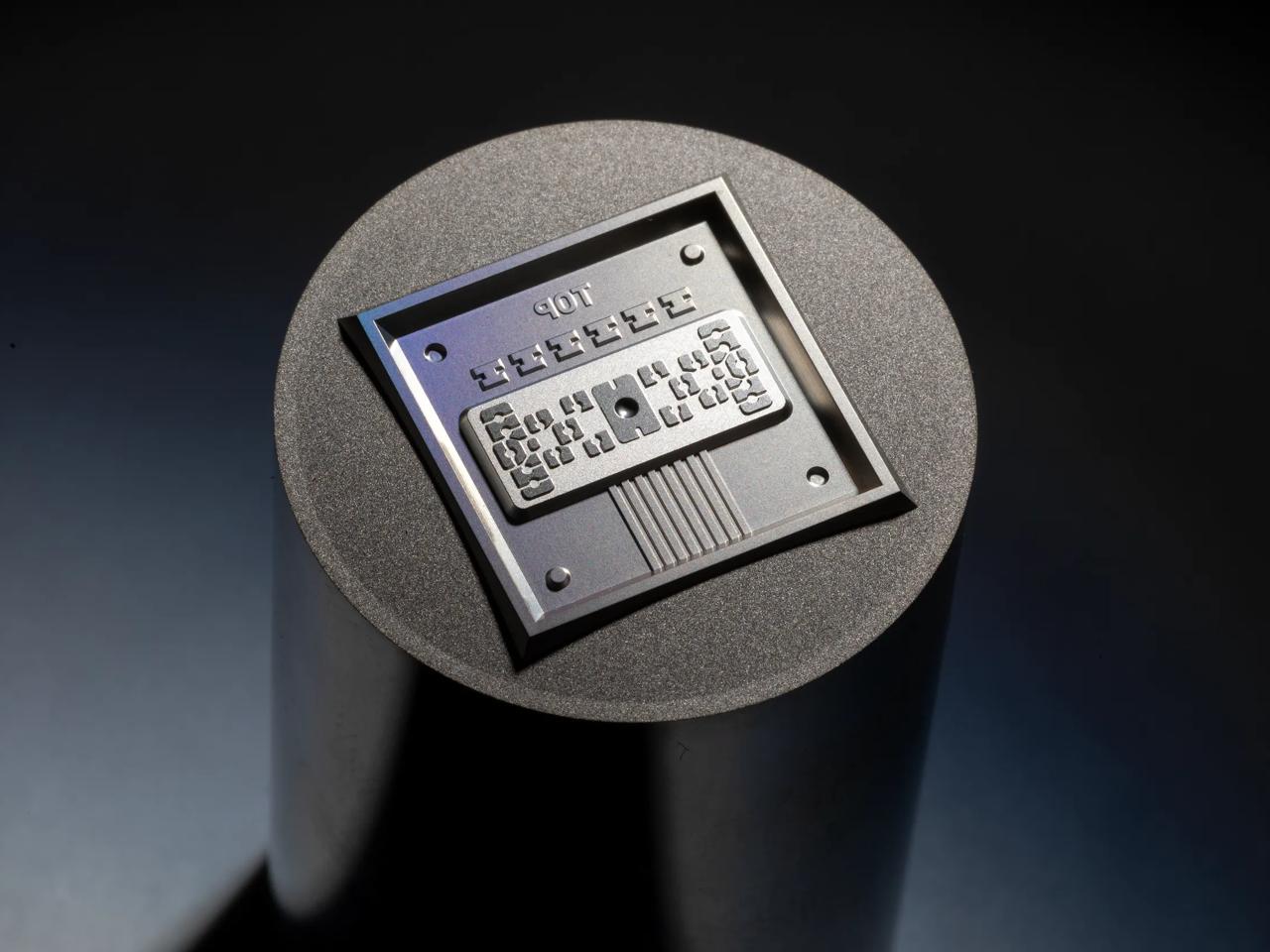

Anwendungsgebiete
Was Sie erreichen können
Anwendungsgebiete

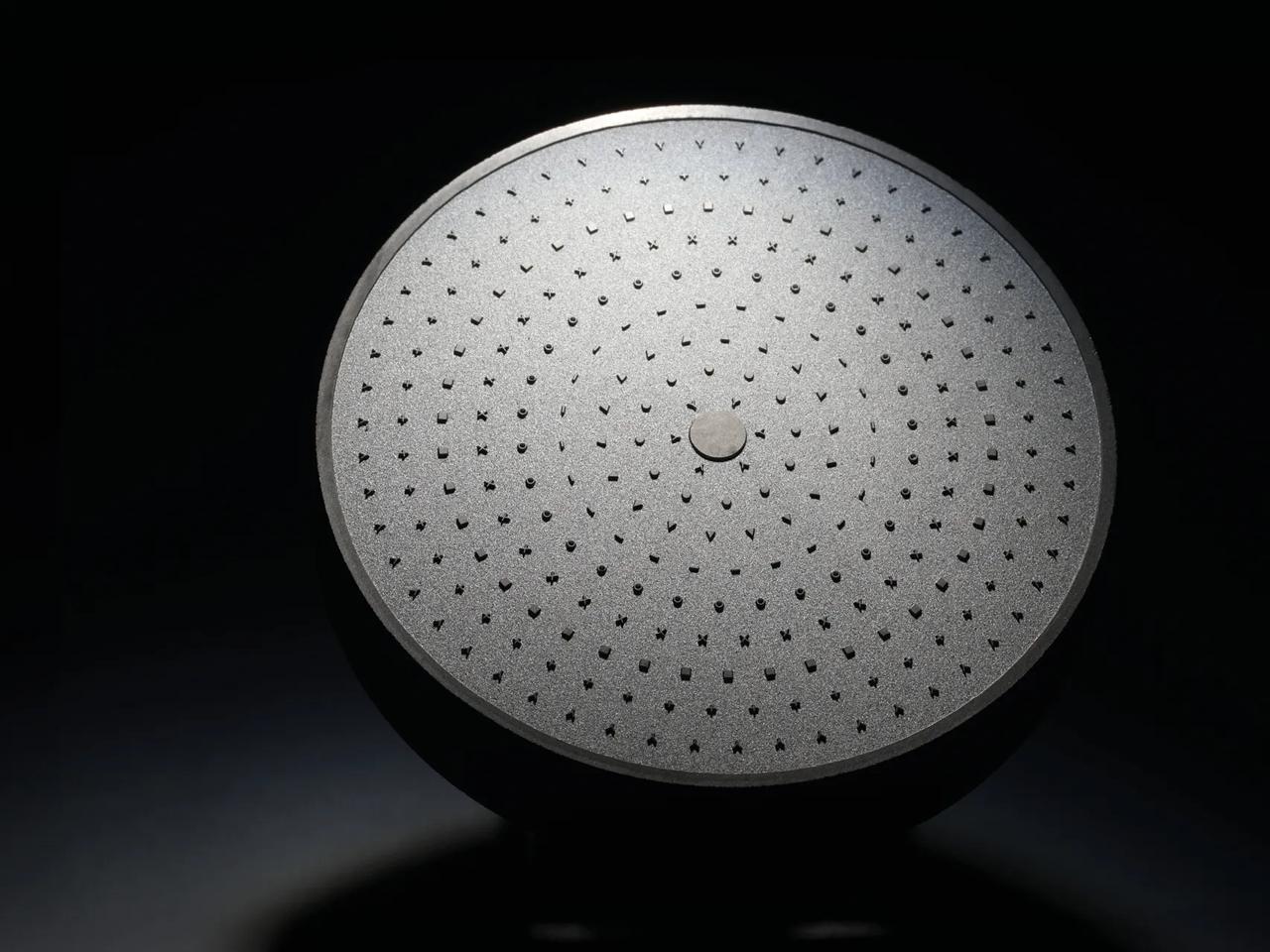

Der Werkstoff ist Siliziumkarbid.
Der Laser vom Typ Nano Flexipulse™ 50 W
wird über die Software
LaserCAM™ gesteuert, wobei die Oberflächenebenheit ± 3 µm
und die durchschnittliche Tiefe 0,186 mm beträgt.
Automation
CHARMILLES-Lasermaschinen lassen sich in die SYSTEM 3R-Automatisierung integrieren. Dadurch läuft die Anlage ohne Bedienpersonal und erzielt eine hohe Produktivität.
- Die Palettier-Handhabungssysteme WorkPal 1 und WorkPartner 1+ wechseln Paletten und Werkstücke automatisch an den Lasermaschinen.
- Die Transformer-Roboter der Baureihen Transformer T3-100 bis T3-600 sowie der 6-Axis robot Transformer ermöglichen eine skalierbare Roboter-Automatisierung von der Einstiegsautomatisierung bis zur vollautomatisierten Laser-Automation.
- Die System 3R Hybrid automation verbindet Paletten- und Werkstückhandhabung zu vollautomatischen Werkstückwechseln.
- Autonomous Mobile Robots (AMRs) ermöglichen eine unbemannte laserbasierte Produktion rund um die Uhr.
Software
Software
LaserSUITE360
LaserSUITE360 bietet CAD/CAM-Werkzeuge, mit denen Sie Ihren Auftrag vorbereiten und optimieren. Sie erzeugen Werkzeugwege, verwalten Laserparameter, visualisieren die Werkzeugwege und simulieren die Kollisionsvermeidung.
Spezifikationen
Modell
Maschine
- Abmessungen der Maschine*
- 2174 × 1387 × 2556 mm
- Ungefähres Gewicht der Maschine (mit Kühlmittel)
- 4'000 kg (lbs)
- Stellfläche der Maschine
- 3'600 × 2'500 mm
Elektrische Versorgung
- Nennleistung
- 15 kVA
Pneumatische Versorgung
- Luftdruck
- 6 bis 8 bar
- Erforderlicher Ausgangsdurchfluss
- Max. 300 l/min
Betriebskontrolle
- Typ
- Beckhoff Industrial PC (C6640)
- Betriebssystem
- Microsoft Windows 10 IoT Enterprise 2019 LTSC
- Bildschirm
- Multi-Touch LED 21,5’’-Bildschirm
- Benutzerschnittstelle
- SPOT
Tisch
- Abmessungen des Tischs**
- 590 × 470 mm
- Tabelle T-Nuten (Anzahl, Abmessungen)
- Layout prüfen
- Verteilertisch/Fundamentplatte
- 818 mm
Bewegung
- Anzahl der Achsen
- 3
- X-Verfahrweg
- 550 mm
- Y-Verfahrweg
- 400 mm
- Z-Verfahrweg
- 500 mm
Arbeitsbereich
- Max. Werkstück
- 60 kg (lbs)
- Max. Abmessungen des Werkstücks (3-Achsen)
- Das hängt vom Objektivtyp ab. Wenden Sie sich bitte an Ihren CHARMILLES-Vertriebsspezialisten.
- Max. zulässige Trägheit (5-Achsen)
- 0,17 kg·m²
Der Konfigurator zeigt die verfügbare Sonderausstattung für diese Maschine.
- M85 IR Linse
- F163
- M85 IR/GR Linse
- FSTC70/FSTC130
- Anzahl der Laserquellen
- 1 oder 2 (nur 1 Femto IR + 1 Nano IR)
- Laser CHARMILLES Femto Flexipulse™
- 20 W IR/40 W IR/40 W IR-GR
- Laser Nano Flexipulse™
- 50 W IR/100 W IR
- * Breite x Tiefe x Höhe ** Breite x Tiefe
