Lasermikrobearbeitung
Die Lasermikrobearbeitung unterstützt Sie dabei, Ihre täglichen Fertigungsaufgaben zu lösen. Sie fördert Innovation, verkürzt die Produkteinführungszeit und verringert den ökologischen Fussabdruck.
Was ist Lasermikrobearbeitung?
Die Lasermikrobearbeitung ist ein präziser Fertigungsprozess. Ein Laserstrahl trägt Material im Mikroskopmassstab ab. Die Werkstücke können gross sein, die Strukturen wie Löcher, Rillen oder Formen messen jedoch nur wenige µm bis mm. Der optische Aufbau bestimmt die Werkzeuggrösse; sie liegt typischerweise bei 10 bis 60 µm. Dadurch lässt sich eine Vielzahl von Materialien bearbeiten, auch harte und spröde Werkstoffe.

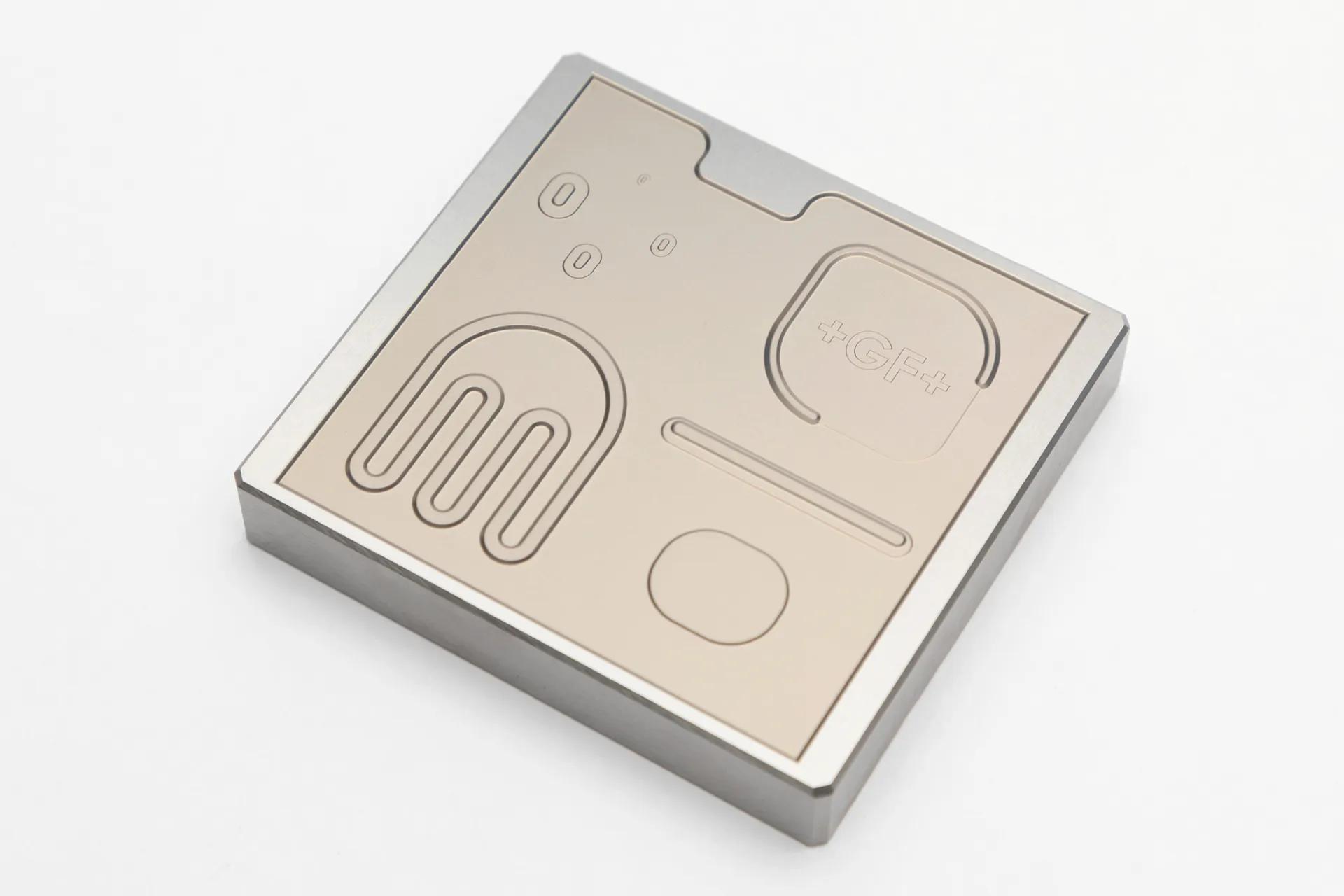

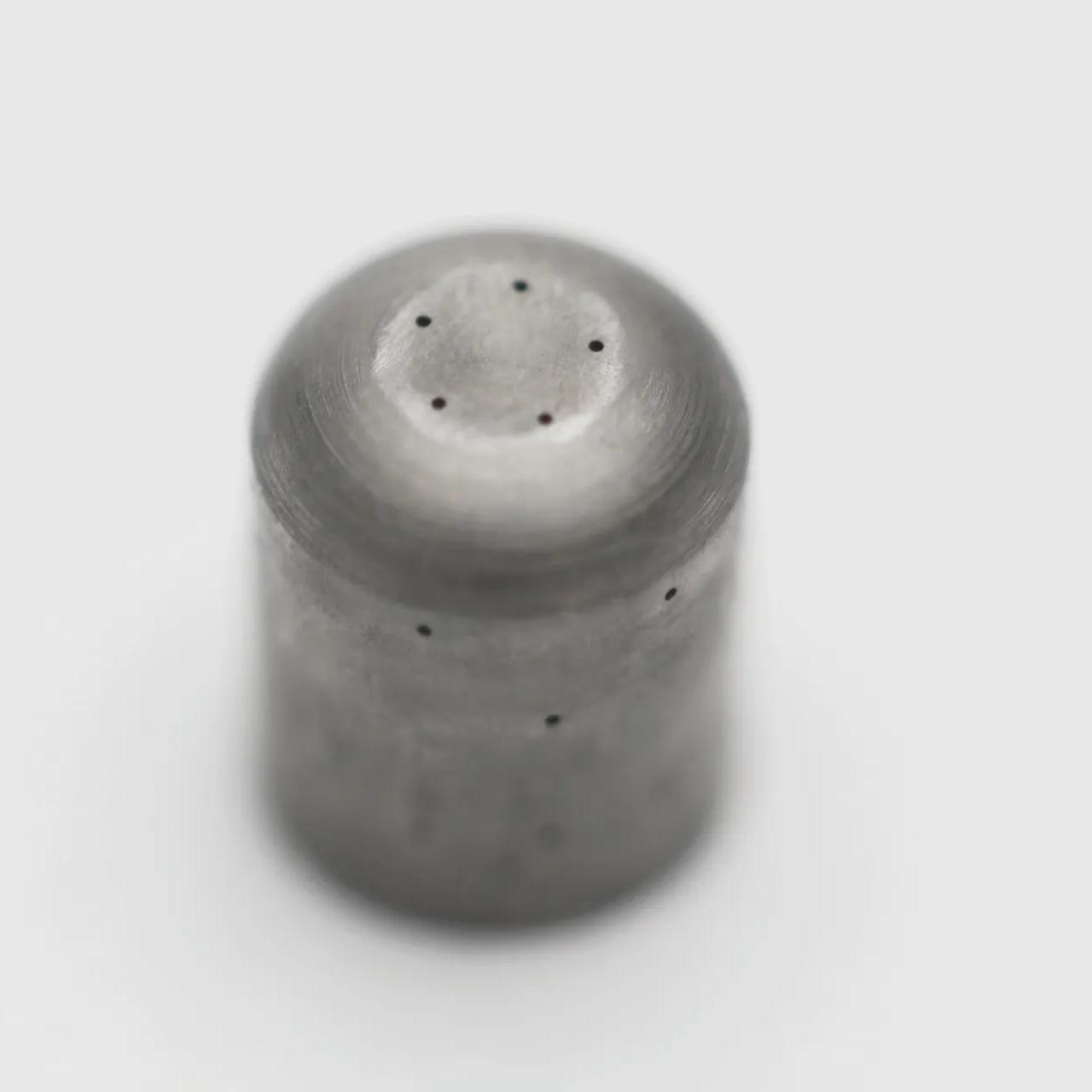

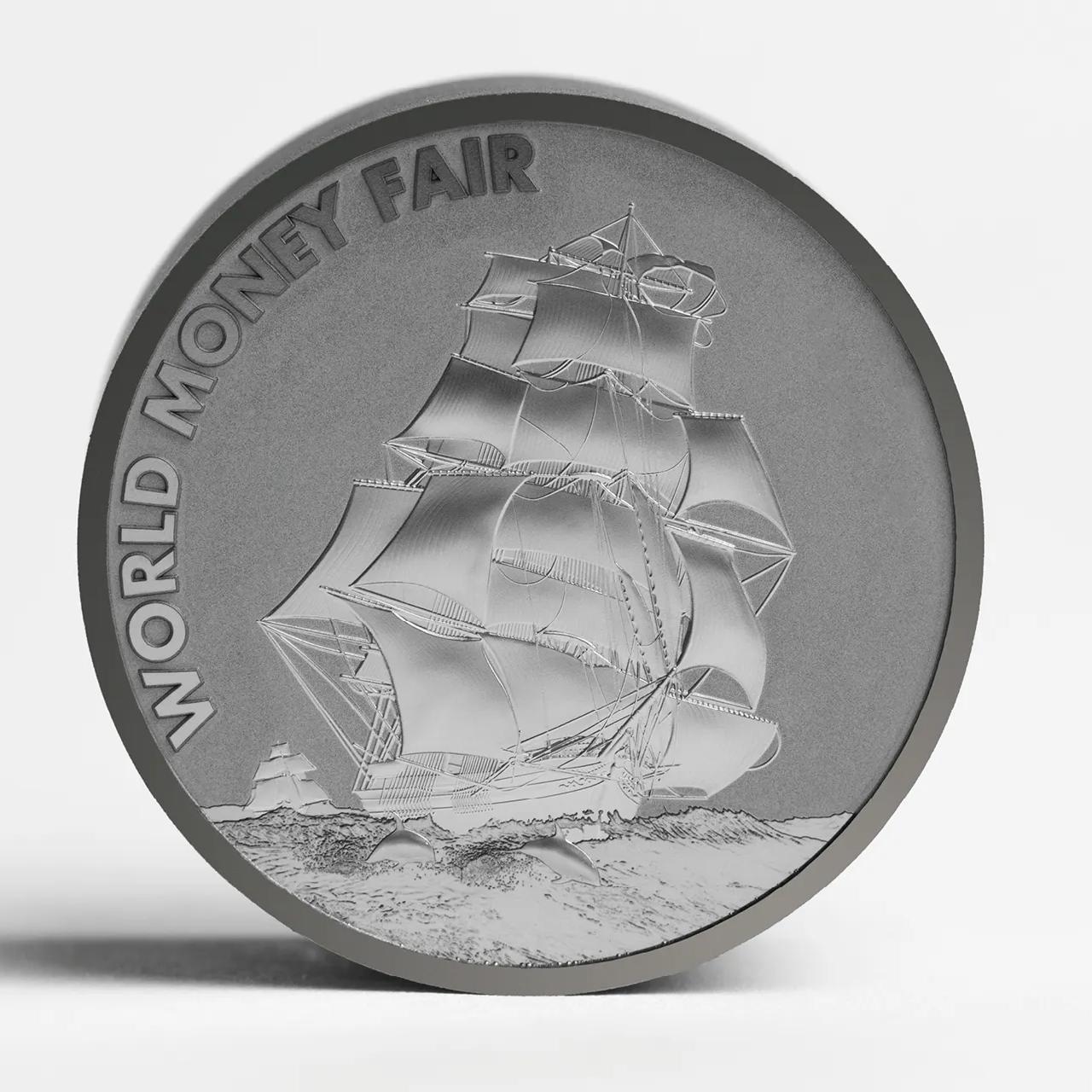

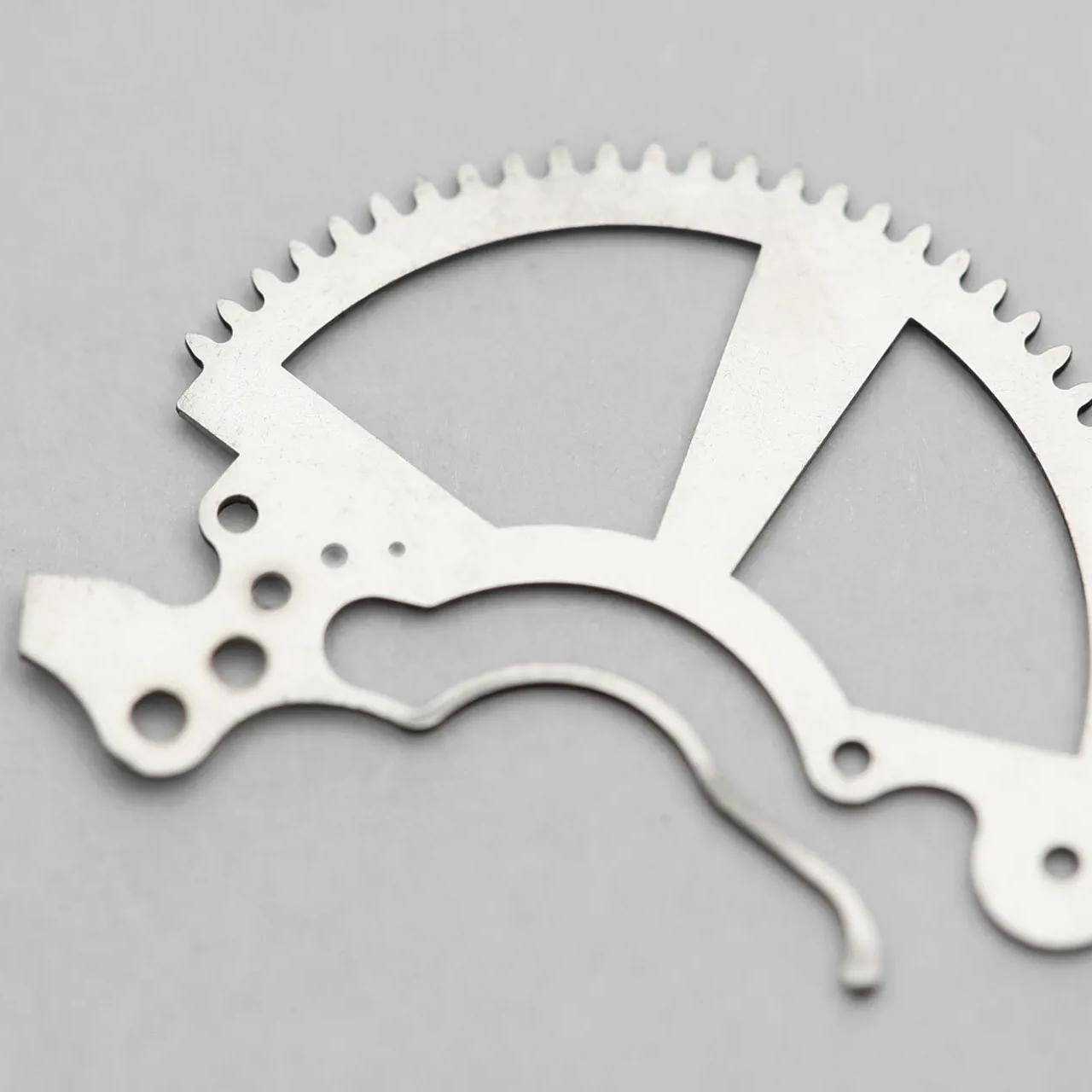

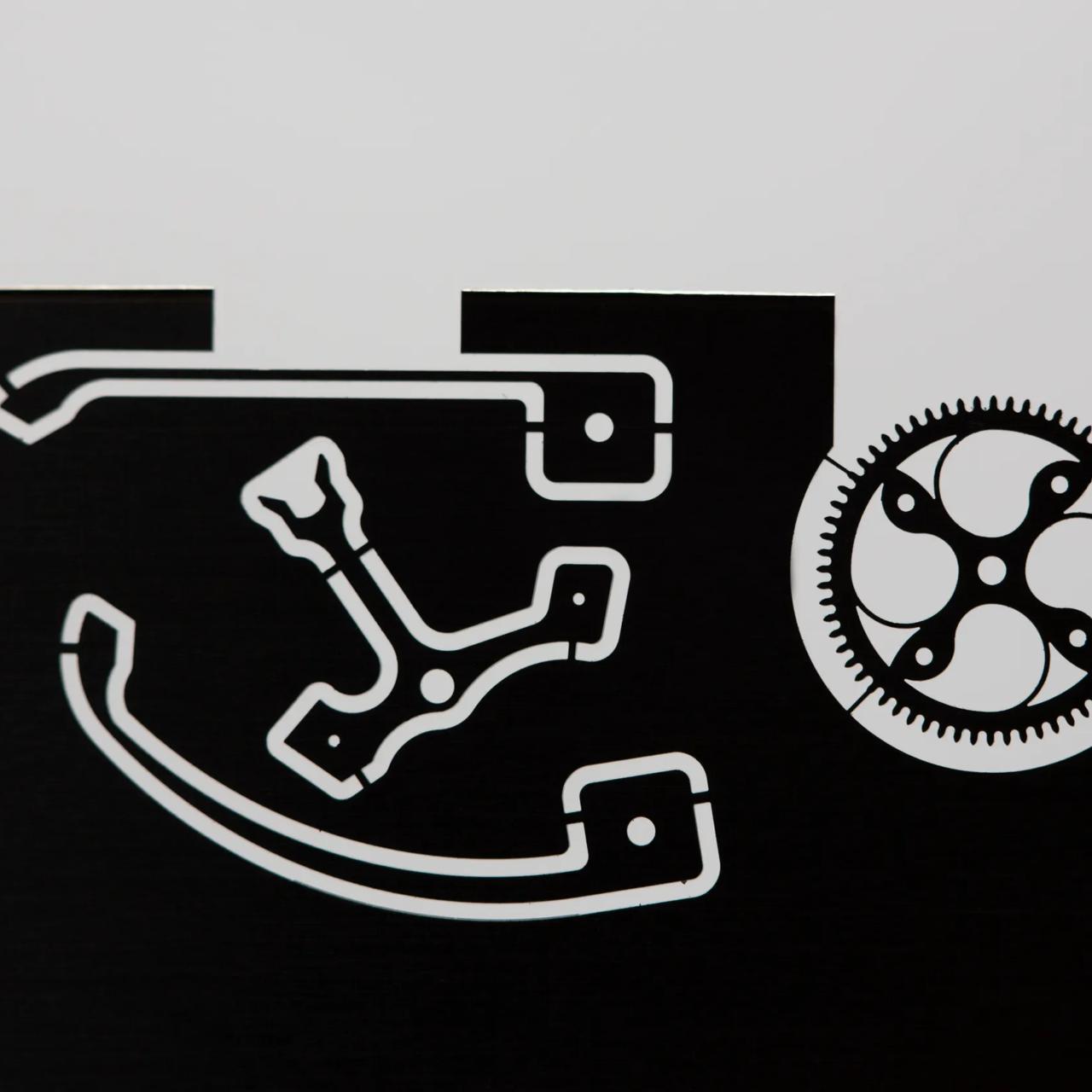

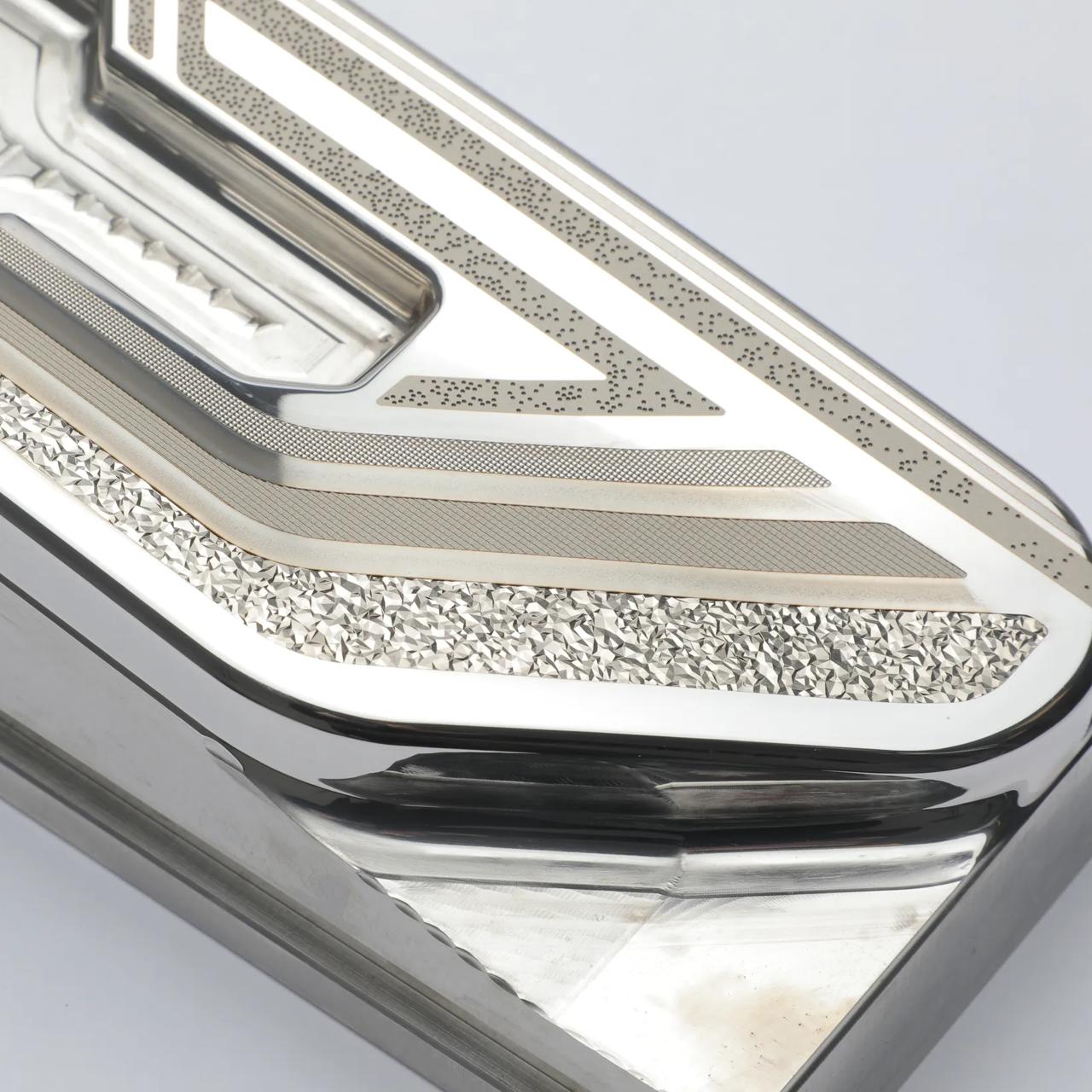

Diese Bearbeitungsart verändert die Oberfläche eines Werkstücks nach einer 3D-Definition des Musters. Eine 5-Achsen-Maschine erzeugt komplexe Gravurmuster. Die Mikrogravur kommt in vielen Branchen zum Einsatz, zum Beispiel in der Münzprägung, der Uhrenindustrie, der Luxusgüterindustrie sowie bei der Herstellung von Halbleitern, Formen und Matrizen, Tooling und medizinischen Geräten.
Warum CHARMILLES?
CHARMILLES verfügt über Fachwissen in Softwareentwicklung und Photonik und blickt auf 70 Jahre Tradition in der Präzisionsbearbeitung zurück. Das Unternehmen bietet Systeme für Lasermikrobearbeitung an.
Mit der Übernahme von Microlution im Jahr 2016 stärkte CHARMILLES seine Position in der Lasermikrobearbeitung und gehört heute zu den führenden Anbietern.
Viele Werkstücke in der Lasermikrobearbeitung benötigen ultrakurzgepulste Laser, auch Femto-Laser genannt. CHARMILLES entwickelt seit 15 Jahren Femto-Laser-Anwendungen und baut eigene Produkte wie den Femto FlexiPulse™ in Zusammenarbeit mit führenden Laserherstellern.
Mit weltweiter Präsenz und langjähriger Erfahrung unterstützen die Laser-Anwendungsingenieure von CHARMILLES und die UNITED MACHINING Academy Sie dabei, das Potenzial Ihrer Werkstücke mit einer CHARMILLES-Lasermaschine auszuschöpfen.
Wichtigste Alleinstellungsmerkmale
CHARMILLES verfügt über sechs Jahrzehnte Schweizer Laserinnovation, eine solide Patentgeschichte und umfassendes technisches Know-how. CHARMILLES ist Ihr zuverlässiger Partner für Projekte in der Lasermikrobearbeitung.
Serienübersicht

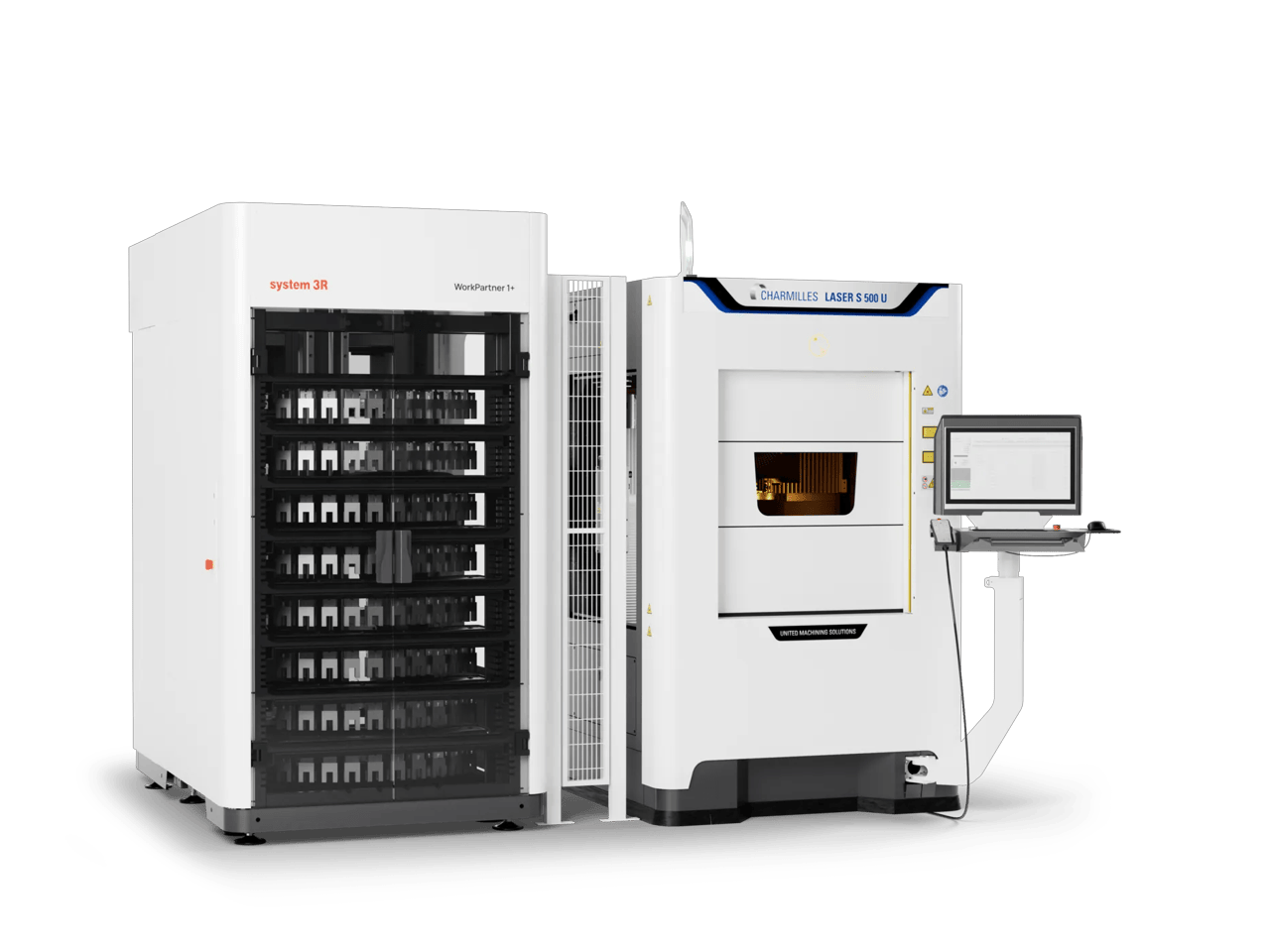

Die Lasermikrobearbeitungsserie umfasst zwei Maschinenbaureihen – LASER S und LASER P. Beide Baureihen sind für bestimmte Produktionsanforderungen ausgelegt. Sie bieten Effizienz, Prozesssicherheit, Genauigkeit und die Fähigkeit zur Bearbeitung von Mikroprofilen.
Anwendungsmöglichkeiten
Sie senken die Kosten pro Teil, weil Sie das Fertigteil direkt und ohne Verbrauchsmaterialien bearbeiten. Sie bearbeiten komplexe, taperfreie Strukturen ohne präzise Elektroden oder Mikrobohrer. Sie erzeugen die gewünschte Geometrie, indem Sie ein neues Teileprogramm laden.

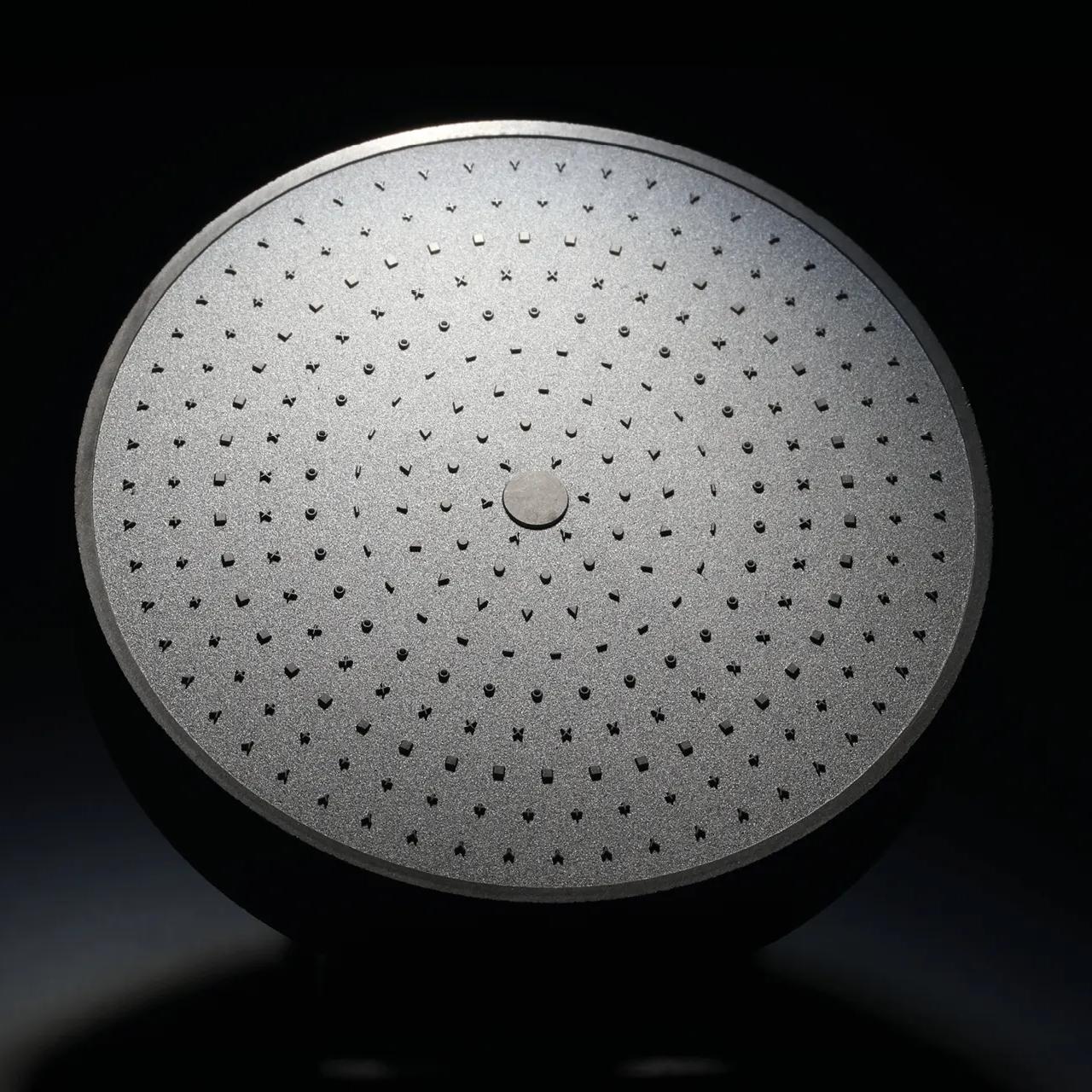

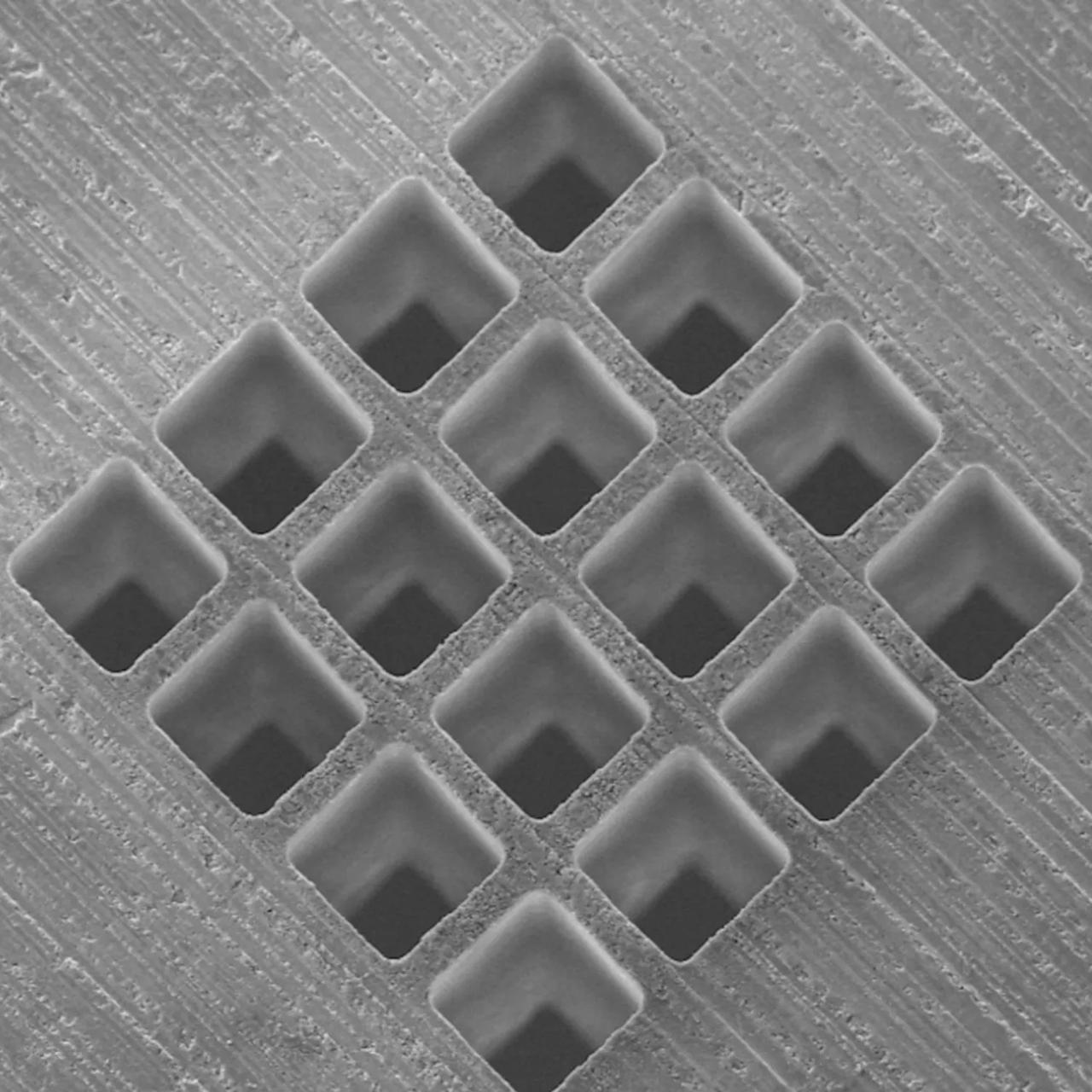

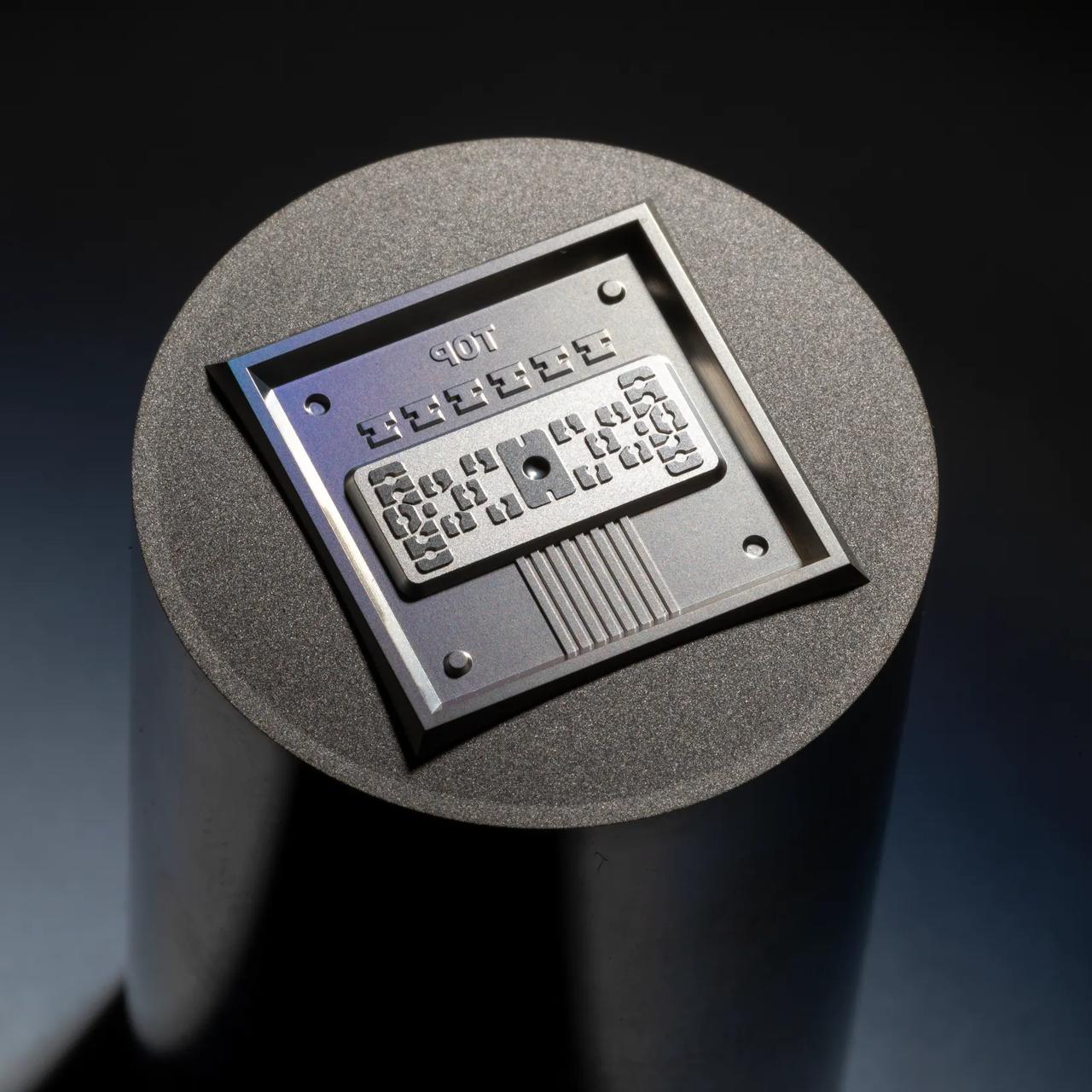

Die Miniaturisierung elektronischer Bauteile erfordert die Bearbeitung immer kleinerer und präziserer Strukturen. Unsere Plattform für ultraschnelle Laserbearbeitung ermöglicht Inneneckenradien von unter 3 μm und senkrechte Seitenwände. Damit erfüllt sie die Anforderungen der Hersteller.

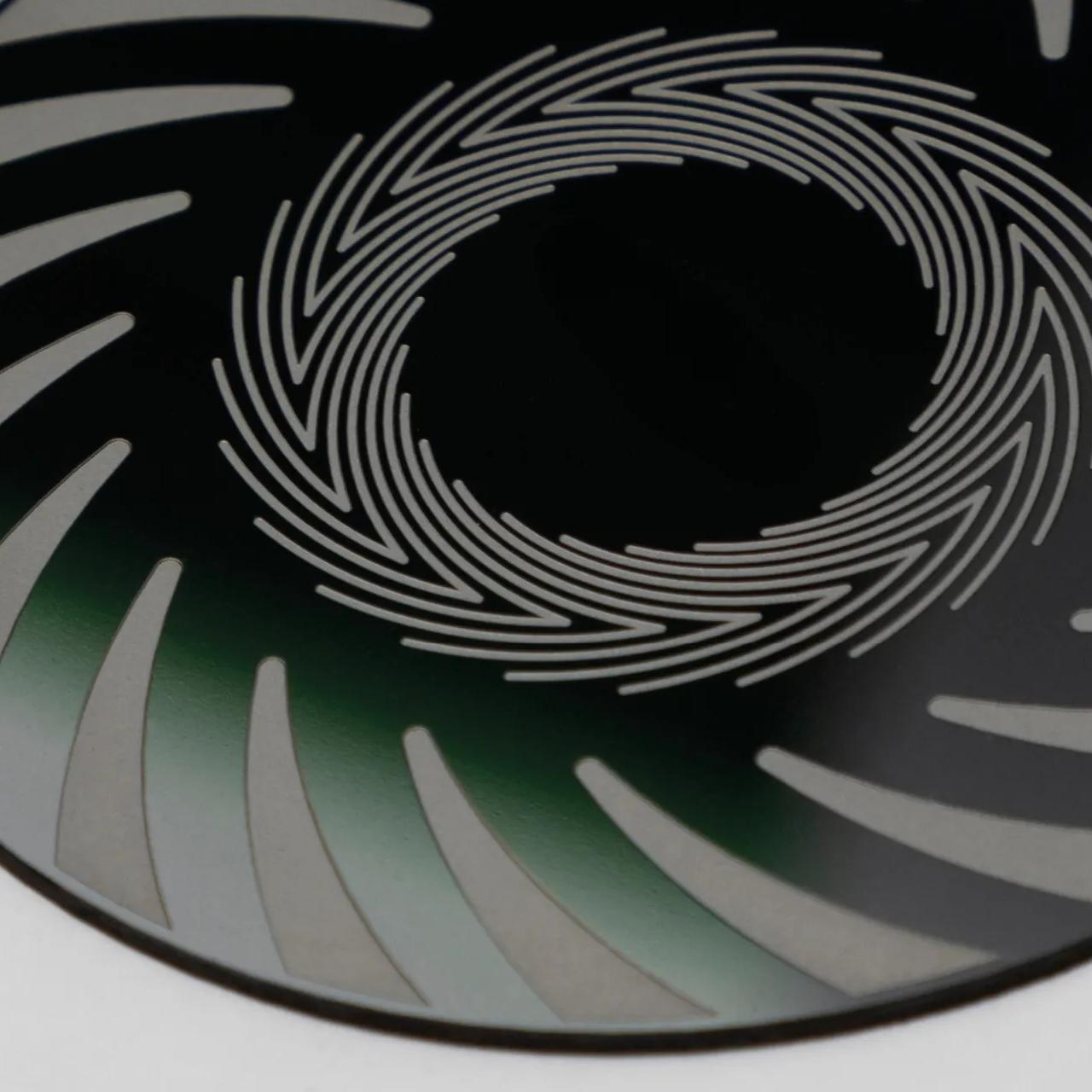

Das Material ist Siliziumkarbid.
Der Laser vom Typ CHARMILLES Nano Flexipulse™ hat eine Leistung von 50 W.
Die Steuerung erfolgt über die Software LaserCAM™.
Die gemessene Oberflächenebenheit beträgt 0,003 mm.
Die durchschnittliche gemessene Tiefe liegt bei 0,186 mm.
Häufig gestellte Fragen
Die Lasermikrobearbeitung ist ein Fertigungsprozess. Sie nutzt ultraschnelle Laserimpulse, um kleine und präzise Strukturen auf vielen Materialien zu erzeugen. Die Technologie ermöglicht Mikroschneiden, Bohren, Gravieren und Strukturieren mit hoher Genauigkeit und geringer thermischer Belastung des Werkstücks. Die Lösungen von CHARMILLES für die Lasermikrobearbeitung unterstützen die präzise Fertigung miniaturisierter und komplexer Bauteile.
Die Lasermikrobearbeitung bietet Präzision, kleine Wärmeeinflusszonen, geringen Werkzeugverschleiss und die Möglichkeit, filigrane oder kleine Bauteile zu bearbeiten. Die schnelle Lasertechnologie bearbeitet komplexe Geometrien berührungslos, wiederholgenau und mit hoher Oberflächenqualität.
Die Lasermikrobearbeitungslösungen von CHARMILLES bearbeiten viele Werkstoffe. Dazu gehören korrosionsbeständiger Stahl, Titan, Nickellegierungen, Hartmetalle, Keramiken wie SiC, SiN oder Zirkoniumoxid, Polymere und Spezialwerkstoffe. Diese Werkstoffe kommen in der Medizin, Luft- und Raumfahrt, Elektronik und in der Automobilindustrie zum Einsatz. Die Technologie ist für leitfähige und nichtleitfähige Werkstoffe optimiert und erreicht Präzision im Mikrometerbereich.
Die Medizintechnik, Luft- und Raumfahrtindustrie, Automobilindustrie, Elektronikindustrie, Uhrenindustrie und die Mikromechanik nutzen die Lasermikrobearbeitung. Typische Werkstücke sind Mikroformen, Mikrowerkzeuge, Elektroden für das Bohrerodieren von Mikrobohrungen, Sensorkomponenten, Schnitte für Mikrobauteile und hochpräzise Miniaturteile.
Die Lasermikrobearbeitung von CHARMILLES eignet sich für Werkstücke mit ultrafeinen Strukturen, komplexen Geometrien und hohen Genauigkeitsanforderungen. Typische Anwendungen sind Mikrobohren, Präzisionsgravieren, Mikroschneiden, Mikrostrukturieren sowie die Fertigung filigraner medizinischer, elektronischer und mechanischer Bauteile.
Die Femtosekunden-Lasertechnologie gibt sehr kurze Laserimpulse ab und minimiert dadurch die Wärmeübertragung auf das umgebende Material. Die Technologie reduziert thermische Schäden, Gratbildung und Materialverformungen und verbessert zugleich Kantenqualität, Genauigkeit und Oberflächengüte filigraner Strukturen im Mikromassstab.
Produkte werden immer kleiner und komplexer. Hersteller brauchen daher Technologien, mit denen sie präzise Mikrostrukturen in konstanter Qualität fertigen können. Die Lasermikrobearbeitungsplattformen von CHARMILLES ermöglichen die Produktion von Mikrokomponenten und komplexen Geometrien. Diese Bauteile sind für medizinische Geräte, Elektronik, Automobilsysteme und Feinmechanik wichtig.
Die Automatisierung steigert die Produktivität. Sie ermöglicht unbeaufsichtigte Produktion, schnellere Rüstzeiten und eine nahtlose Integration in digitale Fertigungsabläufe. Integrierte Software, fortschrittliche Bewegungssysteme und automatisierte Handhabungslösungen maximieren die Maschinenauslastung, verbessern die Prozesskonsistenz und senken die Betriebskosten in Fertigungsumgebungen mit hohen Stückzahlen.
Die Lösungen von CHARMILLES für die Lasermikrobearbeitung bieten Präzision im Mikrometerbereich und hohe Wiederholgenauigkeit. Dies liegt an der fortschrittlichen Bewegungssteuerung, der thermischen Stabilität, der Optik mit hoher Präzision und der ultraschnellen Lasertechnologie. Diese Eigenschaften gewährleisten gleichbleibende Qualität bei anspruchsvollen industriellen Werkstücken und großen Produktionschargen.
Die Lösungen der Lasermikrobearbeitung von CHARMILLES verbinden Schweizer Ingenieurskunst, Know-how zu ultraschnellen Lasern und Automatisierungsfähigkeiten. So erreichen die Anwender Präzision, Prozesssicherheit und Produktivität. CHARMILLES bietet Plattformen für die Fertigung im Mikromassstab. Diese Plattformen helfen Herstellern, Qualität, eine kurze Produkteinführungszeit und Nachhaltigkeit zu erzielen.
